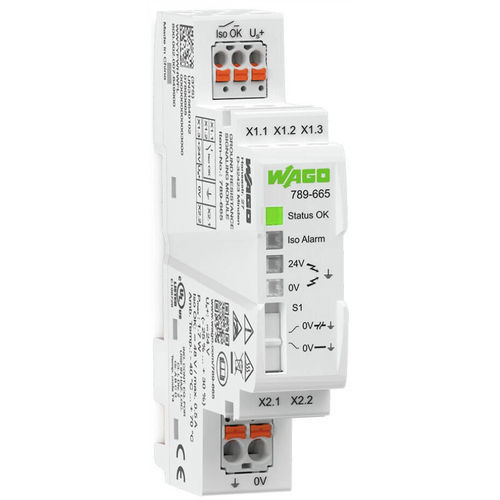

Обнаружитель замыкания на землю 789-665

Модуль WAGO сигнализирует о падении значения ниже нерегулируемого, несимметричного сопротивления изоляции между +24 В или 0 В напряжения питания и землей с помощью беспотенциального контакта (Iso OK) и светодиодного индикатора состояния. Состояние контакта Iso OK может быть оценено с помощью ПЛК. Это состояние сохраняется до следующего интервала измерения. Работа с заземленной цепью управления (функциональное выравнивание потенциалов) ■ Модуль устанавливает внутреннее соединение между контактами 0 В (X2.2) и "земля" (X2.1) с помощью полупроводникового переключателя. ■ С интервалом в 10 с это соединение между 0 В и землей прерывается на 0,5 с, и определяется сопротивление изоляции между +24 В (X1.3) или 0 В (X2.2) напряжения питания и землей (X2.1). ■ Соединение заземления на модуле не соответствует требованиям к клемме защитного заземления (PE). Оно служит в качестве функционального заземления. Метод измерения не предполагает установления модулем постоянного соединения между 0 В и землей. Работа с незаземленной цепью управления В этом режиме работы полупроводниковый переключатель для установления соединения между 0 В (X2.2) и землей (X2.1) отключен. С интервалом в 1 с определяется смещение сопротивления изоляции в течение 0,5 с. Модуль не соответствует требованиям к устройству контроля изоляции согласно EN 61557-8. контакт "Iso OK" Этот беспотенциальный контакт служит для поддержки оценки (например, через ПЛК) неисправностей изоляции шлейфа. Этот контакт не должен использоваться для переключения устройств, связанных с безопасностью, которые могут привести к отключению цепи.
