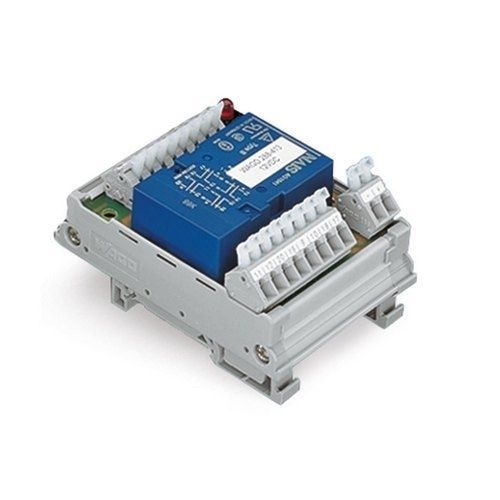

Электромеханический модуль-реле 287 series

ACдля коммутациимонтируемый на DIN-рейке

Релейный модуль с управляемыми контактами; номинальное входное напряжение: 24 В AC/DC; 4 размыкающих и 4 замыкающих контакта; предельный непрерывный ток: 6 A; ширина модуля: 64 мм; 2,50 мм²; серый При необходимости в крышке можно сделать вентиляционное отверстие, снизив степень защиты с IP67 до IP30. Если внешний контакт (20) сваривается, то внутренний контакт (12), приводимый в действие приводом, остается открытым. Вращающийся якорь остается в свободном движении. Незатронутые контактные пары могут работать в нормальном режиме (т.е. их функция размыкания или замыкания остается незатронутой). Если внутренний контакт сваривается (12), то движение вращающегося якоря блокируется через оператора. Разомкнутые контакты всех четырех контактных пар остаются разомкнутыми. Такое расположение соответствует традиционному силовому управлению.
