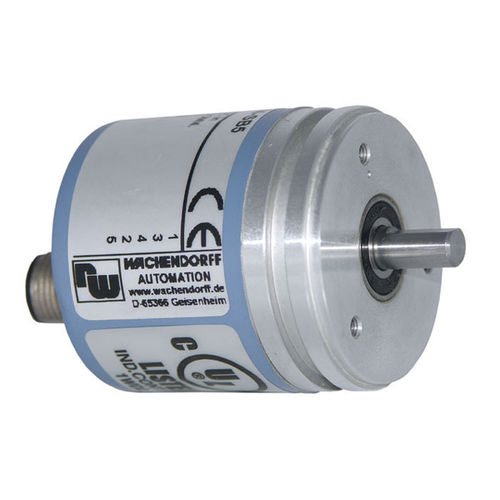

Инкрементальный датчик угла поворота WDG 40Aоптическиймагнитныйсо сплошным валом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Технология
- оптический, магнитный
- Механическая характеристика
- со сплошным валом, с синхронным фланцем, герметичный
- Выходной сигнал
- RS-422, цифровой, RS-485
- Материал
- из алюминия
- Уровень защиты
- прочный, IP67, IP65, IP40
- Разрешение инкрементального энкодера (импульсы/оборот)
2 500 unit
- Диаметр корпуса
40 mm
(1,57 in)- Диаметр оси
6 mm
(0,24 in)- Длина
11,5 mm
(0,453 in)- Скорость вращения
12 000 rpm
(75 398 rad.min-1)- Частота на выходе
200 kHz
- Температура процесса
МИН.: -20 °C
(-4 °F)МАКС.: 80 °C
(176 °F)
Описание
Энкодер вала инкрементальный квадратурный, оптический,
степень защиты: до IP67 по всему периметру,
Форма сигнала: квадратная волна.
Основные характеристики
- Надежный и экономичный энкодер с малыми габаритами
- Защита до IP67, герметичность вала до IP65
- Опционально:
Детали изделия
Фланец
Сервофланец
алюминий, порошковое покрытие
Макс. Допустимая нагрузка на вал в радиальном направлении: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Выходная цепь
TTL
TTL, совместимый с RS422, инв.
HTL
HTL, инв.
Питание
4,75 В постоянного тока до 5,5 В постоянного тока
Потребляемый ток: обычно 70 мА
10 В постоянного тока до 30 В постоянного тока
Потребляемый ток: обычно 70 мА
Класс защиты
Корпус: IP65, IP67; уплотнение вала: IP65; (IP40 для K1)
---
