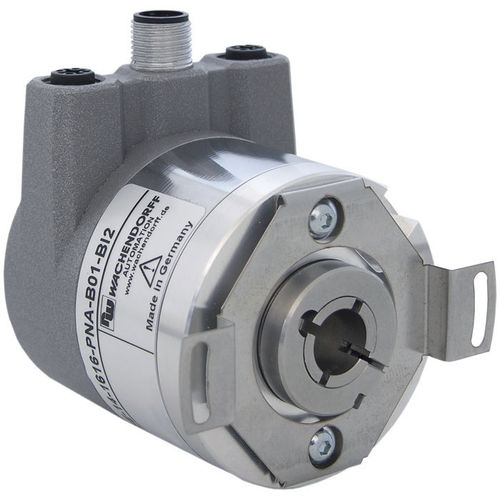

Абсолютный полый (глухой) энкодер, магнитный,
PROFINET-IO
Крышка шины: 3x разъем M12
полый (глухой);
Протокол: PROFINET-IO (CC-C);
Профиль устройства: переключаемый, класс 3, 4
Основные характеристики
- EnDra®: не требует обслуживания и экологически безопасен
- PROFINET-IO, однооборотный/многооборотный
- Компактная конструкция с шинным кожухом
- Однооборотный/многооборотный (макс. 16 бит/43 бита)
- Перспективная технология
- 2 цветных дуо-светодиода в качестве индикатора рабочего состояния
- и состояния шины и 2 светодиода L/A
- Высокая нагрузка на вал до 80 Н в радиальном направлении, 50 Н в осевом направлении
- Профиль устройства переключаемый, класс 3, 4
- IRT
Детали изделия
Фланец
полый вал (с глухой расточкой)
стальной корпус хромированный, магнитное экранирование
Разрешение
Однооборотный Разрешение
до 65 536 шагов/360° (16 бит)
Совет: с переходной втулкой
Глубина вставки мин.: 10 мм
Глубина вставки макс.: 19 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
Совет: с переходной втулкой
Глубина вставки мин.: 10 мм, 0,394 дюйма
Глубина вставки макс.: 19 мм, 0,748 дюйма
Макс. Допустимая радиальная нагрузка на вал: 80 Н, 8,158 кП
Макс. Допустимая осевая нагрузка на вал: 50 Н, 5,099 кп
Совет: с переходной втулкой
Глубина вставки мин.: 10 мм
Глубина вставки макс.: 19 мм
Макс. Допустимая радиальная нагрузка на вал: 80 N
Макс. Допустимая осевая нагрузка на вал: 50 Н
---
