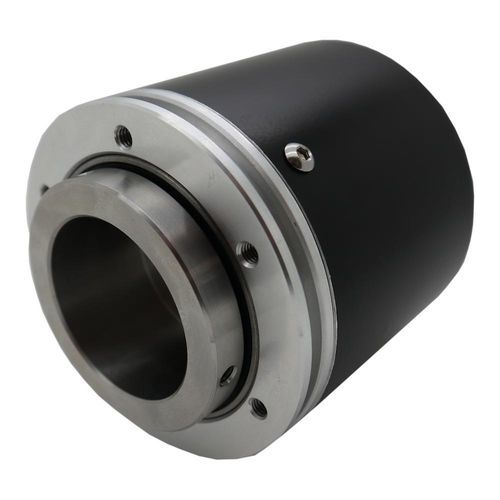

Абсолютный датчик угла поворота MH900

оптический16 битов32 бита

Обзор
Многовитковые абсолютные энкодеры регистрируют угловое положение и количество оборотов. Функция multi‑turn реализуется механически через встроенный редуктор, связанный с ведущим валом, либо электронно.

Измеряемое значение и интерфейсы
Выходное значение объединяет single‑turn угол и счётчик оборотов. В зависимости от модели значение выводится по промышленным интерфейсам: SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C, Parallel, Analog.

Многовитковый абсолютный энкодер – цельный вал

• Миниатюрный стандартный промышленный энкодер — серия MS360
  • Размер: Ø 36 mm
  • Разрешающая способность: 1–16 бит single‑turn / 1–20 бит multi‑turn
  • Цельный вал: Ø 6, 6.35, 8 mm
  • Кодирование: Binary, Gray
  • Интерфейс: SSI, CANopen, SAE J1939, RS485
  • Питание: 5 VDC; 8–30 VDC
• Стандартный промышленный синхрофланцевый энкодер — серия MS580
  • Размер: Ø 58 mm
  • Разрешающая способность: 1–16 бит single‑turn / 1–20 бит multi‑turn
  • Цельный вал: Ø 6–12 mm
  • Кодирование: Binary, Gray
  • Интерфейс: SSI, CANopen, SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C
  • Питание: 5 VDC; 10–30 VDC
  • Опция: слепой полый вал
• Стандартный промышленный синхрофланцевый энкодер — серия MS581
  • Размер: Ø 58 mm
  • Разрешающая способность: 1–16 бит single‑turn / 1–20 бит multi‑turn
  • Цельный вал: Ø 6–12 mm
  • Кодирование: Binary, Gray
  • Интерфейс: Parallel, SSI, CANopen, SAE J1939, RS485, Analog, Profibus, Profinet, EtherCAT, BiSS‑C
  • Питание: 5 VDC; 10–30 VDC
  • Опция: слепой полый вал
• Стандартный промышленный синхрофланцевый энкодер — серия MS700
  • Размер: Ø 70 mm
  • Разрешающая способность: 1–16 бит single‑turn / 1–20 бит multi‑turn
  • Цельный вал: Ø 10–12 mm
  • Кодирование: Binary, Gray
  • Интерфейс: SSI, CANopen, SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C
  • Питание: 5 VDC; 8–30 VDC
• Стандартный промышленный синхрофланцевый энкодер — серия MS900
  • Размер: Ø 90 mm
  • Разрешающая способность: 1–16 бит single‑turn / 1–20 бит multi‑turn
  • Цельный вал: Ø 10–12 mm
  • Кодирование: Binary, Gray
  • Интерфейс: Parallel, SSI, CANopen, SAE J1939, RS485, Analog, Profibus, Profinet, EtherCAT, BiSS‑C
  • Питание: 5 VDC; 8–30 VDC

Многовитковый абсолютный энкодер – слепой полый вал

• Миниатюрное слепое исполнение — серия MH360
  • Размер: Ø 36 mm
  • Разрешающая способность: 1–16 бит single‑turn / 1–32 бит multi‑turn
  • Полый вал: Ø 6, Ø 6.35 mm
  • Кодирование: Binary, Gray
  • Интерфейс: SSI, CANopen, SAE J1939, RS485
  • Питание: 5 VDC; 8–30 VDC
• Слепое исполнение — серия MH700
  • Размер: Ø 70 mm
  • Разрешающая способность: 1–16 бит single‑turn / 1–32 бит multi‑turn
  • Полый вал: Ø 24–36 mm
  • Кодирование: Binary, Gray
  • Интерфейс: SSI, CANopen, SAE J1939, RS485, BiSS‑C
  • Питание: 5 VDC; 8–30 VDC
• Слепое исполнение — серия MH900
  • Размер: Ø 90 mm
  • Разрешающая способность: 1–16 бит single‑turn / 1–32 бит multi‑turn
  • Полый вал: Ø 35–50 mm
  • Кодирование: Binary, Gray
  • Интерфейс: SSI, CANopen, SAE J1939, RS485, BiSS‑C
  • Питание: 5 VDC; 8–30 VDC

Технические характеристики

• Принцип: абсолютный многовитковый энкодер (угловая позиция + число оборотов)
• Интерфейсы: SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C, Parallel, Analog (в зависимости от модели)
• Разрешение: single‑turn 1–16 бит; multi‑turn до 20 бит или до 32 бит для некоторых моделей
• Механические исполнения: цельный вал и полый слепой вал
• Диаметры валов/полостей: от Ø 6 mm до Ø 50 mm в зависимости от серии
• Питание: варианты 5 VDC или 8–30 VDC (в зависимости от модели)
• Кодирование: Binary или Gray
• Доступные размеры (диаметры корпуса): Ø 36 mm, Ø 58 mm, Ø 70 mm, Ø 90 mm
• Семейства продуктов: MS360, MS580, MS581, MS700, MS900, MH360, MH700, MH900
