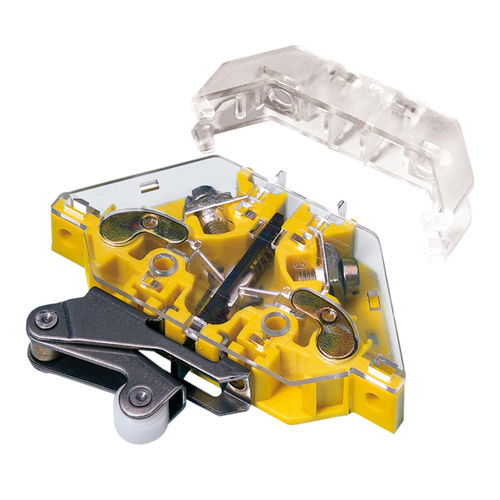

Переключатель с постоянным током SO / SS

однополюсныйIP40электромеханический

Переключающий элемент постоянного тока (контактный блок) применяется для подачи сигналов управления и сигнализации и соответствует нормам IEC/EN 60947-5-1. При медленном срабатывании толкателя механизм быстрого защелкивания предотвращает замедленное размыкание контакта. Гашению электрической дуги, возникающей при протекании постоянного тока, способствует применение 2-х высокоэффективных постоянных магнитов. Данные магниты установлены таким образом, что при их подключении можно не обра- щать внимание на полярность «+» и «-» присоединяемых проводов. В отличие от этого, при монтаже переключающих элементов следует соблюдать полярность подключения дугогасящих магнитов, что необходимо для предотвращения взаимного негативного воздействия этих магнитов. Полярность встроенных дугогасящих магнитов распо- знается по 4-м различным цветам переключающих элементов (см. схему внизу слева). Монтаж переключающих элементов должен осуществляться исключительно на подставках из материалов, не поддающихся намагничиванию, а также при помощи болтов и других деталей из цветных металлов. Самоочищающиеся серебряные контакты предназначены только для эксплуатации с небольшой частотой включений и выключений, а также при токах с небольшими значениями силы и напряжения. Могут также поставляться позолоченные контакты (при значениях ок. 0,2 µ) - они необходимы для эксплуатации при напряжении меньше 42 вольт. Винтовой зажим М 3,5 сбоку предназначен для 2-х проводов с максималь- ным сечением 2,5 мм2 . Штекерное контактное соединение 4,8 x 0,8 мм в верхней части выполнено согласно нормам DIN 46247. Боковая присоединительная деталь может быть оснащена также штекерными пластинами 4,8 x 0,8 мм.
