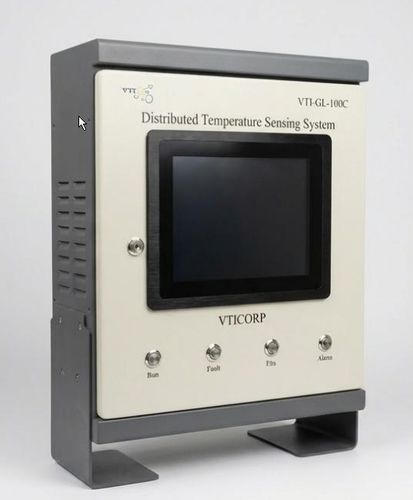

Измерительная система для измерения температуры VTI-GL-100C

оптоволоконнаянепрерывного действиядля промышленного применения

Обзор
Тепловой мониторинг крупных энергетических и промышленных объектов требует 100% непрерывного покрытия без слепых зон, метрической локализации событий и устойчивости к жестким условиям эксплуатации.

Ключевые показатели

• Общий диапазон измерений: 4 оптических канала × 5 км на канал (всего 20 км непрерывного мониторинга)
• Точность температуры: ±1 °C; разрешающая способность 0,1 °C
• Пространственное разрешение: 0,5 м
• Питание в поле вдоль трассы: 0 W (пассивный оптический кабель)
• Устойчивость к EMI/RFI: полная иммунитет к электромагнитным помехам

Преимущества

• Круглосуточный непрерывный мониторинг вдоль волокна для исключения слепых зон между точечными датчиками
• Метровая точность локализации: определение координат события в пределах 0,5 м для прицельного обслуживания
• Безопасность в опасных зонах: взрывобезопасность; бронированное стекловолокно передаёт только свет и не подвержено воздействию EMI высокого напряжения
• Прочный и гибкий бронированный сенсорный кабель с наружной оболочкой LSZH, рабочий диапазон -40 до +120 °C
• Отсутствие необходимости в питании по трассе: полностью пассивное стекловолокно
• Интеграция с SCADA и ИИ: 10.4" промышленный сенсорный экран, Modbus RTU (RS485), RJ45 Ethernet и 16 программируемых релейных выходов

Принцип работы - Raman OTDR
Раманская рефлектометрия во временной области (OTDR) определяет температурные профили и местоположение событий путём сравнения интенсивностей обратного рассеяния Anti-Stokes и Stokes.

• Полоса Stokes: интенсивность зависит от характеристик передачи волокна и мощности лазера
• Полоса Anti-Stokes: интенсивность сильно зависит от температуры

Сравнение технологий - DTS vs точечные датчики

• Покрытие: VTI-GL-100C (DTS) — 100% непрерывная линия; точечные датчики — только в установленных точках
• Слепые зоны: DTS — отсутствуют; точечные датчики — промежутки между датчиками
• Питание в поле: DTS — 0 W (пассивное стекло); точечные датчики — требуют проводки или батарей
• Иммунитет к EMI: DTS — иммунен; точечные датчики — подвержены помехам EMI

Критические области применения

• Тоннели и лотки ВН кабелей — обнаружение перегрева, пробоя изоляции и рисков возгорания с метрической точностью
• Магистральные трубопроводы — обнаружение утечек, аномалий потока, закупорок и аномальных температурных изменений на десятках километров
• Нефтехранилища и резервуары с LPG — непрерывный 3D-мониторинг оболочек, оснований и плавающих крыш с интеграцией в систему пожаротушения
• Дорожные и коммунальные тоннели — установка вдоль потолков и технических коридоров для быстрого обнаружения пожара и поддержки управления вентиляцией
• Конвейерные ленты и сыпучая переработка — непрерывный термомониторинг для выявления трения подшипников и предотвращения самовозгорания
• Интегрированные операции — централизованная AI-платформа мониторинга, объединяющая температурные профили, GIS-карты, анализ трендов и динамическую оценку нагрузки

Технические характеристики

• Коммерческое обозначение: VTI-GL-100C
• Контроллер: 4 оптических канала (FC/APC)
• Максимальная длина на канал: 5 км; всего 20 км непрерывного мониторинга
• Пространственное разрешение: 0,5 м
• Точность температуры: ±1 °C; разрешение 0,1 °C
• Диапазон измерений: -40 до +120 °C (в зависимости от кабеля до +300 °C)
• Частота выборки: 3 образца/с/канал
• Релейные выходы: 16 программируемых реле (250 VAC / 3 A)
• Интерфейсы связи: 1×RJ45 Ethernet, 1×RS485 (Modbus RTU), 1×RS232
• Дисплей и локальная HMI: 10.4" промышленный сенсорный экран встроен
• Питание и габариты: DC 24V, 50W; 420 × 182 × 580 mm; рабочая температура -10 до +50 °C
• Бронированный сенсорный кабель: оптическое ядро 62,5 μm / оболочка 125 μm; мульти/синглмод
• Наружный диаметр кабеля: Ø3,0 mm с нержавеющей спиралью и оплеткой
• Наружная оболочка: огнестойкий LSZH, антистатический, устойчивый к УФ
• Прочность на растяжение и сжатие: монтажное натяжение ≤500 N, рабочее ≤300 N; сжимаемость ≤5000 N/10 cm
• Минимальный радиус изгиба: ≥60 mm (динамический), ≥30 mm (статический)
