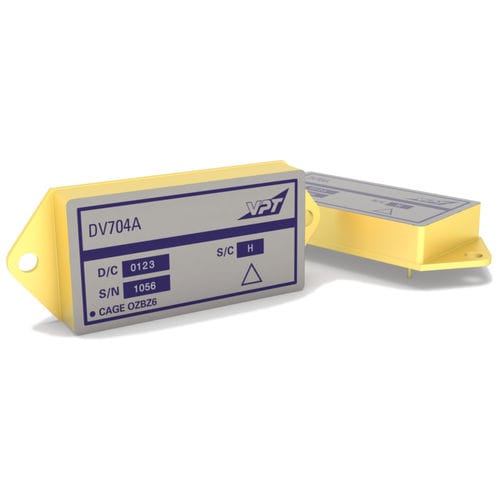

Электронный фильтр нижних частот DV-704A

пассивного типаEMIдля преобразователя DC/DC

DV-704A представляет собой комбинированный гибридный электромагнитный фильтр и модуль защиты от скачков напряжения, который может работать во всем диапазоне температур (от -555 °C до +125 °C) без снижения номинальной мощности. Фильтр DV-704A EMI предназначен для использования с преобразователями постоянного тока серий DVSA, DVHF, DVTR и DVFL серии VPT для соответствия требованиям по пиковым нагрузкам MIL-STD-704A, B, C и D с максимальной выходной мощностью 40 Вт. Данное устройство также снижает уровень отраженного шума DC-DC преобразователей в соответствии с требованиями стандартов MIL-STD-461C CE03 и MIL-STD-461D CE102. Он также защищает преобразователи постоянного тока от скачков напряжения, указанных в стандарте MIL-STD-461C CS06 и проводимых в MIL-STD-461C CS01 и CS02. Эти фильтры разработаны и изготовлены на предприятии, сертифицированном по ISO 9001 и сертифицированном по стандартам MIL-PRF-38534 и MIL-STD-883. Особенности: Для использования с преобразователями DC-DC серий DVTR, DVHF, DVSA, DVFL, DVFL Диапазон входных напряжений от 0 В до 40 В с защитой от переходных процессов 600 В Предел пускового тока и плавный пуск Максимальный выходной ток 2A Подавление шума 45 дБ Низкопрофильная (0,405 дюйма) и легкая (50 гр.) герметичная упаковка Полная производительность в диапазоне температур от -55°С до +125°С для военной техники Соответствие и сертификация: Сертифицированное производственное помещение класса H и класса K по стандарту MIL-PRF-38534 Пределы перенапряжений MIL-STD-704A, B, C и D DO-160 ISO-9001 Доступна проверка военной и космической среды на соответствие стандарту MIL-STD-883 MIL-STD-461 Требования C, D, E и F к проводимым излучениям пересмотров MIL-STD-461 Редакция C, D, E и F требований для проведения восприимчивости, как подробно описано в Примечании по применению, соответствие MIL-STD-461 для DC-DC преобразователей VPT и фильтров EMI.
