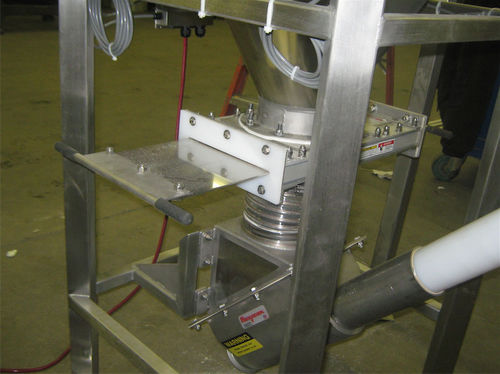

Затвор Vortex® Handslide Gate™ разработан специально для работы с сухими сыпучими материалами при самотечной транспортировке. Полнопроходное отверстие обеспечивает беспрепятственное перемещение материала без дисков или выступов, препятствующих потоку или вызывающих образование мостиков. Седло затвора и уплотнения, находящиеся под напряжением, защищены от потока материала металлической вставкой. Конструкция клапана обеспечивает "самоочистку" седла от материала при каждом ходе ножа клапана, что увеличивает общий срок службы седла.
Идеальное применение: Технологические затворы с ручным управлением, используемые для регулирования потока на входе/выходе из бункеров, бункеров или контейнеров в тех случаях, когда применение затворов с электроприводом невозможно или нежелательно.
Ключевые особенности
Область вытеснения как альтернатива упаковке материалов в торцевое уплотнение
Уплотнения из твердых полимерных нажимных пластин, работающие под нагрузкой и компенсирующие износ
Система шиммирования для поточного обслуживания
Дополнительный стопорный штифт для фиксации лезвия в открытом или закрытом положении
"Ножничное" действие снижает износ уплотнений и минимизирует срезание материала
Вкладыши из нержавеющей стали защищают уплотнения затвора от потока материала
Механическая самоочистка уплотнений при полном открытии затвора
Отсутствие внутренних полостей для предотвращения заклинивания, заедания и порчи
Варианты фланцев для согласования с оборудованием, расположенным выше и ниже затвора
Тип транспортировки
Только самотеком. Свяжитесь с нами, чтобы обсудить возможность использования в системах с низким давлением/вакуумом.
Открытие
Доступны круглые размеры.
Общая высота
2 - 3 дюйма | 90 - 120 мм
Масса
10 - 95 фунтов | 5 - 45 кг
Варианты фланцев
ANSI и стандартная схема крепления шпильками
Имеются модифицированные трубные фланцы
Варианты исполнения контактов по материалу
304 или 316L из нержавеющей стали
---
