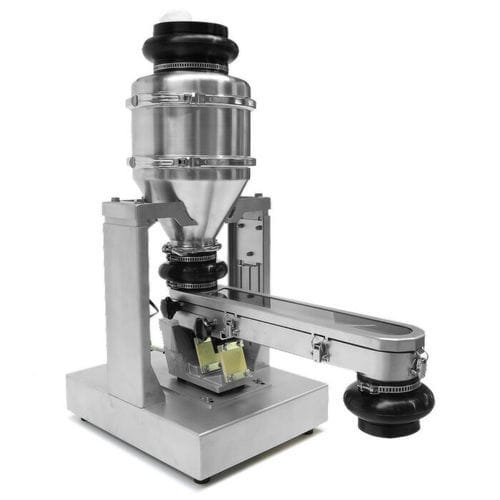

Гравиметрическое подающее устройство VFD 100

поршневоевакуумноевибрационное

Обзор
Этот компактный, функциональный блок обеспечивает точное взвешивание и дозирование порошков, гранулятов и других сыпучих материалов с свободным течением. Модульная конструкция позволяет легко интегрировать устройство в технологические установки и сочетать его с вакуумной транспортировкой, обеспечивая точность дозирования на уровне граммов по принципу loss‑in‑weight (LIW).

Ключевые характеристики

• Точное взвешивание и дозирование порошков, гранулятов и других сыпучих материалов с свободным течением (точность: как правило, несколько граммов).
• Интегрированный буферный бак и вибрационный транспортер для непрерывной выдачи и дозирования.
• Непрерывное измерение чистого веса с помощью встроенной тензодатчика по принципу loss‑in‑weight.
• Электрический вибрационный привод с плавно регулируемой производительностью; подходит для работы старт‑стоп без доработки; энергоэффективный и тихий.
• Модульная конструкция, легкая разборка для очистки; бережная обработка материала.
• Подающий лоток/труба доступны в различных длинах и из нержавеющей стали AISI 304 или AISI 316.
• Соединения clamp и эластичные компенсаторы, одобренные FDA, на входе и выходе.
• Опционально PLC для обработки сигналов тензодатчика и управления дозированием; возможно интегрирование в PLC завода.
• Подходит для установки в зонах с опасностью взрыва (ATEX).

Принцип работы

• Тензодатчик непрерывно определяет чистый вес материала в буферном баке и вибрационном транспортере; система управления корректирует дозирование согласно принципу LIW.
• При больших объёмах дозирование прерывается для пополнения буфера; общая масса дозы получается суммированием отдельных циклов.
• Порошок или сыпучий материал может подаваться в буферный бак из другого ёмкости или посредством вакуумной транспортировки; вибрационный транспортер непрерывно отбирает материал и передаёт его на последующую станцию (например, смеситель).

Типичные компоненты / узлы

• Буферный бак
• Поршневой вибратор
• Дисковый клапан
• Дроссельная труба
• Стойка/рама
• Лоток (подающий лоток / закрытый питательный лоток)
• Привод (вибрационный привод)
• Весы / тензодатчик (непрерывное взвешивание)

Применения / отрасли

• Химическая промышленность
• Фармацевтическая промышленность
• Пищевая промышленность
• Косметическая промышленность
• Любые процессы, требующие сочетания вакуумной транспортировки, взвешивания и дозирования порошков/гранул

Интеграция системы и гигиеническая конструкция

• Модульная система для простой интеграции в технологические установки и сочетания с вакуумной транспортировкой.
• Материалы и соединения подобраны для гигиеничной очистки и совместимости с процессом (AISI 304 / AISI 316; clamp‑соединения).

Характеристики / технические спецификации

• Модель: VFD 100
• Производитель / Марка: Volkmann
• Принцип взвешивания: встроенная тензодатчик, Loss‑in‑Weight (LIW)
• Точность: обычно несколько граммов (в зависимости от применения)
• Привод: электрический вибрационный транспортер; регулировка производительности; подходит для start/stop
• Материалы: лоток/труба из нержавеющей стали AISI 304 или AISI 316
• Соединения: clamp‑соединения; эластичные компенсаторы, одобренные FDA
• Управление: PLC доступен (встроенный или интеграция с PLC завода)
• Очистка / обслуживание: простая разборка и сборка для очистки
• Взрывозащита: подходит для применения в ATEX / взрывоопасных зонах
• Интеграция: спроектирован для сочетания с вакуумной транспортировкой и последующими процессными станциями (напр., смесители)
