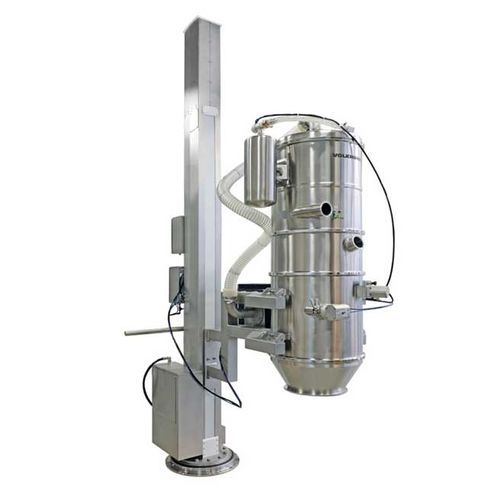

Промышленная электрическая стойка

для фармацевтической промышленностидля пищевой промышленностирегулируемая

Обзор
Подъёмные колонны (подъёмники) обеспечивают быстрое подсоединение и отсоединение вакуумного конвейера к машине или контейнеру. Они упрощают очистку и техническое обслуживание, ускоряют смену продукта и механически развязывают конвейер от машины, предотвращая передачу нагрузки и вибраций. Мобильные варианты на роликах позволяют использовать один и тот же вакуумный конвейер на нескольких технологических линиях и точках выдачи.

Применение и типичные случаи

• Наполнение контейнеров или ёмкостей различного размера (регулировка вертикального положения по высоте ёмкости)
• Подача и наполнение смесителей и другого технологического оборудования
• Эргономичная очистка и обслуживание (опускание конвейера до рабочей высоты)
• Обеспечение свободного доступа к оборудованию при очистке или обслуживании
• Развязка массы и вибраций от последующего оборудования
• Гибкое использование одного конвейера в нескольких местах (мобильные колонны)
• Перемещение конвейера в зону мойки для очистки

Стационарные и мобильные подъёмные колонны
Стационарные колонны фиксируются на полу; для высоких колонн/тяжёлых стрел возможна дополнительная фиксация к потолку. Они занимают небольшую площадь, обеспечивают большие высоты подъёма и длинный вылет, а также точное позиционирование. Колонна или стрела могут быть оснащены поворотной функцией (вращение колонны вокруг вертикальной оси или шарнирное поворот стрелы).

Мобильные колонны позволяют использовать вакуумный конвейер на нескольких точках выдачи; их перемещают по производственному участку и устанавливают по месту. По сравнению со стационарными колоннами они требуют большего пространства для манёвра. Типичные мобильные конструкции включают U-образное шасси (точка выдачи должна оказаться внутри U либо передние ролики задвигаются под точку выдачи) или тележку с удлинённым задним шасси для дополнительной устойчивости.

Варианты привода для регулировки высоты
Мы предлагаем три типа привода для регулировки высоты конвейеров, установленных на колоннах:

• Ручной привод: рукоятка приводит в действие редуктор и рейку. Дешёвое решение, подходит для эпизодического использования; требуется минимальное усилие для лёгких конвейеров.
• Пневматический привод: встроенный в колонну пневмоцилиндр. Идеален для работы в зонах с риском пыле-взрыва (при необходимости соответствует требованиям взрывозащиты).
• Электрический привод: обеспечивает высокую точность позиционирования и подходит для больших высот подъёма и больших нагрузок; рекомендуется при частой смене высот заполнения.

Поворотное движение
Варианты поворота включают вращение всей стационарной колонны вокруг вертикальной оси (ручной поворот с фиксируемыми позициями) или установку шарнира поворота на стрелу/вилку для горизонтального поворота стрелы. Поворотный шарнир стрелы может быть реализован как на мобильных, так и на стационарных колоннах.

Работа в опасных зонах (ATEX / взрывозащита)
Подъёмные колонны могут быть сконструированы для работы в атмосферах с взрывоопасной пылью. Многие конструкции применяются в зоне 22; вакуумные конвейеры Volkmann серий VS и PPC при соответствующей конфигурации имеют типовое освидетельствование для установки и эксплуатации в зонах 1, 2, 21 и 22.

Системы докования
Соединения между вакуумным конвейером и последующим оборудованием или контейнером могут быть выполнены вручную или автоматически. Системы докования (напр., доковый клапан VIAS или асептические клапаны для фармацевтических применений) обеспечивают автоматическое докование/снятие и асептическую передачу при необходимости.

Консоль быстрой смены для вакуумного конвейера
Опциональная консоль быстрой смены позволяет устанавливать и снимать вакуумный конвейер Volkmann с вилочной опоры без инструментов: конвейер направляется в монтажный блок направляющими штифтами, фиксируется стопорными штифтами, после чего трубопроводы, пневмосоединения и заземление подключаются снова с помощью хомутов и разъёмных соединений по необходимости.

Подключения и подача сред
Линия конвейера, подача сжатого воздуха, электрические подключения и другие линии прокладываются через стрелу к вакуумному конвейеру. Для мобильных колонн пневмо- и электрические соединения могут быть выполнены в виде разъёмных соединений; возможны индивидуальные варианты подключения.

Материалы и поверхность
Стандартный материал: нержавеющая сталь AISI 304. Стандартная обработка поверхности: пескоструйная Ra < 1,5 µm. По запросу возможна более тонкая шлифовка поверхности: Ra < 0,8 µm.

Автоматизация
Электрические и пневматические варианты привода подходят для автоматизации. Опциональные интерфейсы обеспечивают обмен данными с другими контроллерами или вышестоящими системами (например, архитектуры OPC UA).

Специальные решения
Возможна разработка индивидуальных подъёмных колонн (примеры: интеграция металлодетекторов, асептические решения передачи, второй ступени HEPA-фильтрации, функции WIP или перемещение фильтров и вакуумных насосов для уменьшения общей высоты при низких потолках).

Технические характеристики

• Тип продукта: подъёмная колонна / лебёдка для вакуумных конвейеров (стационарная или мобильная)
• Варианты привода: ручной (рукоятка + редуктор & рейка), пневматический (встроенный пневмоцилиндр), электрический (моторный)
• Поворот: вращение колонны вокруг вертикальной оси или поворотный шарнир на стрелe/вилке
• Совместимость с ATEX: доступны исполнения для работы в зонах с пылевыми взрывоопасными атмосферами; Volkmann VS и PPC совместимы с зонами 1, 2, 21, 22 при указании в спецификации
• Материалы: стандарт AISI 304 нержавеющая сталь
• Поверхность: стандарт пескоструйная Ra < 1,5 µm; опция шлифовки Ra < 0,8 µm
• Крепление: напольный монтаж (стационарный) с опциональной потолочной поддержкой; мобильные тележки с U-образным шасси или вариантом с удлинённым задним шасси
• Аксессуары / опции: консоль быстрой смены, доковые клапаны (VIAS или асептические), крепление насоса Multijector® на стреле, HEPA-вторичная ступень, интеграция WIP, интеграция металлодетектора
• Подключения: линия конвейера, пневматическое и электрическое питание прокладываются через стрелу; возможны разъёмные соединения для мобильных колонн
• Интерфейсы автоматизации: опциональны (например, совместимость с OPC UA)
