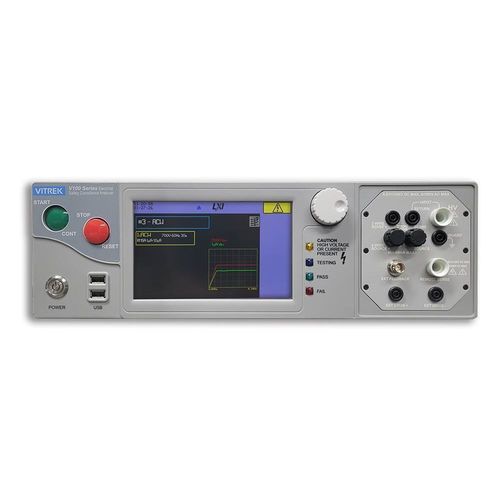

Пробойная установка DC V10X

ACвысокого напряженияэлектрического соответствия

Обзор
Серия Vitrek V10X — это продвинутая платформа для испытаний электрической безопасности, предназначенная для производственной и лабораторной среды. Обеспечивает мульти‑тестирование: AC hipot, DC hipot, измерение сопротивления изоляции (IR), испытание цепи заземления и 4‑проводные измерения низкого сопротивления. Платформа готова к автоматизации с поддержкой SCPI, встроенным формированием PDF‑отчетов и масштабируемым управлением каналами высоковольтного сканера для крупных многоточечных систем.

Ключевые особенности

• AC hipot до 10 kVrms в стандартной комплектации; DC hipot до 15 kV в стандартной комплектации; опциональный внешний усилитель AC 30 kV
• Варианты высокомощного AC‑выхода (100 mA, 200 mA; опция 500 VA на поддерживаемых моделях)
• DC‑источник высокой мощности до 50 mA для быстрой зарядки DUT с большой ёмкостью
• Интегрированное испытание заземления до 40 A RMS на соответствующих моделях
• Разрешение по утечке в пикоамперах (100 pA), поддержка измерений IR в TΩ
• Измерительная технология на основе DSP с фазовым анализом для разделения резистивных и емкостных утечек
• Конфигурируемое широкополосное обнаружение дуги с двойными порогами (время и амплитуда) и быстрым обнаружением пробоя <150 μs
• Цветной сенсорный экран с графическим редактором последовательностей и графиками измерений в реальном времени
• Конфигурируемые многоступенчатые последовательности: более 1 000 шагов с поддержкой нарастаний, удержаний, многопозиционного IR и многократных удержаний без возврата в ноль
• Прямое управление до 1 600 каналами высоковольтного сканнера для крупных матриц испытаний
• Подключения: Ethernet (LAN), USB, RS‑232, цифровые I/O; опционально GPIB; встроенный веб‑интерфейс и настройка Wi‑Fi
• Встроенная генерация PDF и экспорт CSV для аудируемой документации с временной меткой, ID оператора и полной прослеживаемостью измерений
• Многоуровневая архитектура безопасности: Ground Fault Interruption (GFI), Safety Fault Interlock (SFI™) и Test Lead Safety Sense (TLSS™)
• Разработано для соответствия UL, IEC, CSA, MIL‑STD и DO‑160 (400 Hz)
• Произведено в США; стандартная гарантия 2 года

Возможности (сводка)
AC Hipot - диапазон напряжений по моделям: V101–V104: 20 V–6 kV; V105–V108: 50 V–10 kV; внешняя опция AC‑30 до 30 kV AC
AC Hipot - макс. стандартный ток: обычно 50 mA; 100 mA или 200 mA доступны в опциях; опция 500 VA для большей мощности
DC Hipot/IR - диапазон по моделям: V101–V102: 20 V–6 kV; V103–V106: 50 V–11 kV; V107–V108: 50 V–15 kV
DC Hipot - макс. DC‑ток: обычно до 50 mA (зависит от модели/опций)
Измерение IR: пикоампельное разрешение, поддержка диапазона TΩ
Испытание заземления: интегрировано до 40 A RMS на выбранных моделях
4‑проводной омметр: быстрые 5‑разрядные измерения сопротивления до 100 μΩ; диапазоны до 100 kΩ

Включенное/доступное ПО и документы
Встроенная генерация PDF и экспорт CSV. ПО QT Insite для ПК доступно (лицензия опциональна) для автоматизации, управления тестами и данными.

Аксессуары и опции (примеры)

• AC‑30 внешний AC‑усилитель (опция 30 kV AC)
• Опция 500 VA высокой мощности и опция AC‑2 (2 kV/200 mA)
• Опциональный интерфейс GPIB
• Варианты задних клемм, комплект для монтажа в стойку, защитные корпуса
• Дистанционные пуск/стоп ножные/ручные переключатели, наборы HV‑проводов, зонды заземления и кельвин‑провода

Технические характеристики

• AC испытательное напряжение: до 10 kVrms стандартно; расширяемо до 30 kVrms с опцией AC‑30
• DC испытательное напряжение: до 15 kV стандартно на моделях высокой спецификации
• AC выходной ток: 50 mA стандартно; опции 100 mA, 200 mA; 500 VA емкость на поддерживаемых моделях
• DC источник тока: до 50 mA (зависит от модели)
• Испытание заземления: интегрировано до 40 A RMS
• Разрешение утечки: 100 pA
• Фазовый анализ: синфазная и квадратурная компоненты с точностью ±0.05° RMS (тип.)
• Обнаружение дуги: настраиваемые пороги амплитуды и длительности импульса (ширина импульса 4–30 μs)
• Обнаружение пробоя: быстрый отклик <150 μs
• Память последовательностей: 1 000+ многоступенчатых последовательностей, multi‑dwell и нарастания; энергонезависимая память
• Интерфейсы: Ethernet LAN, USB Host, RS‑232, цифровые I/O; опционально GPIB; SCPI‑совместимый набор команд
• Удаленные функции: встроенный веб‑интерфейс и настройка Wi‑Fi для мониторинга и управления
• Отчеты: встроенная генерация PDF, экспорт CSV, временная метка, ID оператора и полная прослеживаемость измерений
• Функции безопасности: GFI, SFI™ <1 ms отключение, TLSS™ непрерывная проверка
• Стандарты: UL, IEC, CSA, MIL‑STD и DO‑160 (400 Hz)
• Измерение сопротивления: 4‑проводная Кельвиновская схема до 100 μΩ с автоматической компенсацией проводов
• Габариты/вес: прибл. 132 mm H × 432 mm W × 457 mm D; масса ≈9 kg (зависит от модели/опций)
• Условия эксплуатации: 0 °C до 50 °C; влажность до 85% RH без конденсации; высота до 7 000 ft
• Питание: 105–265 VAC (45–450 Hz); минимальная мощность 500 VA (750 VA с опцией высокой мощности)
• Прошивка: обновляемая ПО для улучшений и обновлений соответствия
