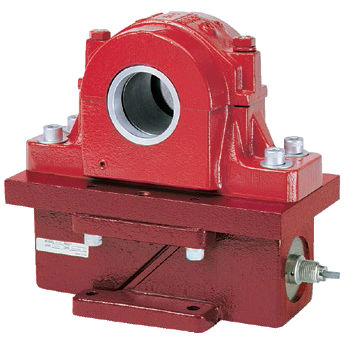

Датчик силы на напряжение HTZ-3

тип «блок»с помощью тензометрического датчикаиз нержавеющей стали

Модули измерения натяжения полотна HTZ-3 предназначены для установки непосредственно под роликовыми подушками в новых или существующих установках. Каждый модуль включает в себя встроенную монтажную площадку для использования с дополнительной переходной пластиной для блока подушек. Конструкция переходной пластины позволяет проводить измерения в направлении вверх или вниз и обеспечивает точки установки предохранительных упоров на каждом углу. Преобразователи изготовлены из высокопрочной нержавеющей стали и представляют собой прочную чувствительную часть. Полный мост Уитстоуна с температурной компенсацией, фольговые тензорезисторы SR-4®, прикреплены к этой секции и откалиброваны для прецизионной точности. Температурная стабильность достигается благодаря точному соответствию коэффициента расширения чувствительной секции и датчиков. Герметизация модуля соответствует требованиям NEMA 4 и IP65. Встроенный фитинг кабельного канала, эпоксидные герметичные тензорезисторы и преобразователь из нержавеющей стали обеспечивают долговременную надежность в местах с повышенной влажностью или под мойкой. Пространство, необходимое под подшипником с подушкой, минимально, что приводит к незначительным изменениям профиля линии при модернизации. Общая высота модуля весом 1000 фунтов составляет 2 дюйма. BLH предоставляет рекомендации по размерам HTZ-3 на основе фактической конфигурации чувствительного вала. Модули калибруются и сертифицируются с согласованными выходными сигналами, что позволяет проводить калибровку системы на месте, нажатием кнопки. Характеристики - Диапазон емкости: 500, 1K, 2K, 5K, 10K, 20K и 50K фунтов (227, 454, 907, 2,27K, 4,54K, 9K и 22,7K кг) - Прочная чувствительная часть в виде двутавра из нержавеющей стали - Результирующая сила измеряется в направлении вверх или вниз - Полный мост Уитстоуна с фольгированными тензорезисторами SR-4® - Заводская калибровка устраняет необходимость в испытательных весах на месте установки
