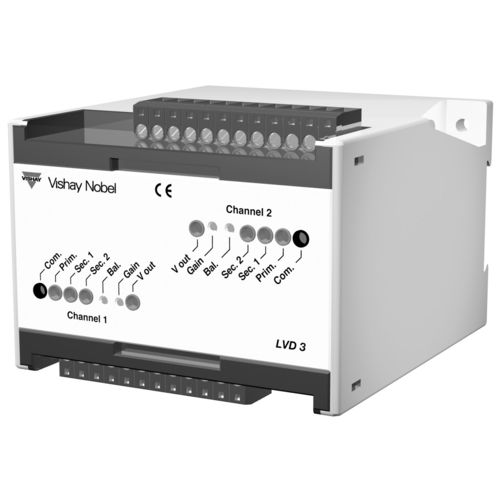

Формирователь сигнала на DIN-рейке LVD 3

для преобразователя линейно-регулируемого дифференциального трансформатора

Модуль состоит из двух идентичных каналов, электрически изолированных друг от друга и от источника питания. Каждый канал имеет осциллятор, обеспечивающий возбуждение датчика переменным током, входы для двух позиционно-чувствительных сигналов от датчика и регулируемый усилитель сигнала с выходом по току и напряжению. Калибровка LVD 3 и подключенных LVDT-преобразователей легко выполняется с помощью переключателей, потенциометров и тестовых гнезд на модуле. LVD 3 монтируется на DIN-рейку или любую латовую поверхность. Все электрические подключения к модулю осуществляются через одну разъемную клеммную колодку для каждого канала. Характеристики - 2 отдельных измерительных канала - Возбуждение преобразователя: 2,5-3,2 кГц - Первичная обратная связь или суммарная обратная связь - Выход напряжения: 0-10 или ±10 В - Токовый выход: 4-20 мА - Питание: 24 В ПОСТОЯННОГО ТОКА - Быстрая установка на DIN-рейку - CE-маркировка - соответствует ЭМС
