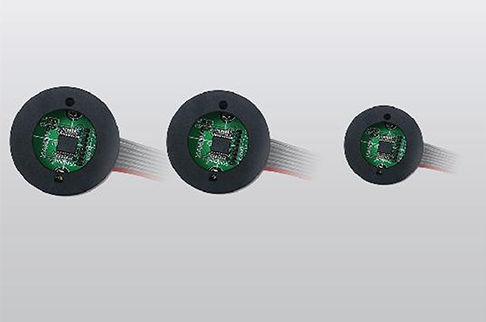

Инкрементальный датчик угла поворота магнитныйс цифровым выходомLine Driver
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Технология
- магнитный
- Выходной сигнал
- с цифровым выходом, Line Driver
- Напряжение питания
- 5 Vcc
- Применение
- для промышленности, для двигателя, для OEM, для робототехники
- Другие характеристики
- малого размера, программируемый, для обратной связи привода, 3 канала
- Разрешение инкрементального энкодера (импульсы/оборот)
МИН.: 256 unit
МАКС.: 4 096 unit
- Диаметр корпуса
22 mm
(0,87 in)- Скорость вращения
МИН.: 0 rpm
(0 rad.min-1)МАКС.: 20 000 rpm
(125 664 rad.min-1)
Описание
Характеристики:
Параметры продукта:
Руководство по продукту:
Области применения:
- Магнитный поворотный энкодер, 3 канала (ABI)
- Выходной интерфейс: ABI (TTL)
- Программируемая конфигурация: нулевая позиция и линии ABI на оборот
- Выбираемое количество импульсов (ABI): 4096, 2048, 1024, 512, 256 ppr
- Опциональный четырехканальный дифференциальный драйвер линии (EN22AL / EN22BL) с комплементарными выходами
Параметры продукта:
- Модель: Magnetic encoder, 3 channels, Line Driver, 4096 CPT
- Диаметр: 22 мм
- Линий на оборот (LPR): 256–4096
- Количество импульсов (ABI): 4096, 2048, 1024, 512, 256 ppr
- Макс. скорость: 20 000 RPM
- Питание: 5 V
- Выходной сигнал: TTL (ABI)
- Тип энкодера: Магнитный
- Техническая документация: Руководство пользователя доступно (PDF)
- CAD: Не предоставлен
- 3D CAD: Не предоставлен
Руководство по продукту:
- Название: Magnetic encoder,3 channels,Line Driver,4096 CPT
- Формат: PDF
- Версия: 20260311
- Дата: 2026-03-11
Области применения:
- Интеграция в системы управления вращательным движением, сервоприводы и системы обратной связи
- Применение в робототехнике, конвейерах и автоматизированных сборочных линиях
- Подходит для OEM-интеграции при необходимости компактного энкодера диаметром 22 мм
- Программируемые опции упрощают калибровку и интеграцию с контроллерами, совместимыми с ABI
