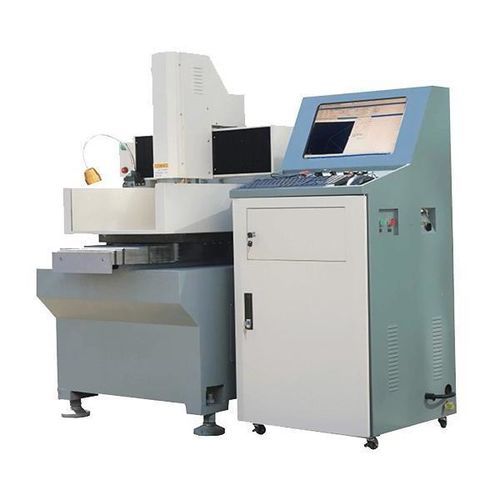

Гравировальная машина со стержнем

для пластмассыдля металладля дерева

Обзор Промышленный CNC-станок для гравировки с рабочим ходом 400x400x110 мм и рабочим столом 480x480 мм. Позиционирование 0,01 мм, повторяемость 0,008 мм. Шпиндель 2,2 кВт с бесступенчатой частотой вращения 0–24000 об/мин; расстояние от носка шпинделя до стола регулируется 80–190 мм. Быстрое перемещение 10 м/мин; максимальная подача при резке 8 м/мин. Питание: однофазное 220 В/50 Гц. Система привода: серво. Масса машины ок. 900 кг. Опции: 3,5 оси (вращающаяся ось) или двойная ось Z.

Области применения

• Ювелирная промышленность — точная резьба и изготовление моделей для сложных узоров.
• Удаление заусенцев — устранение мелких дефектов и чистовая обработка металлов и других материалов.
• Реклама и таблички — резка и гравировка по дереву, пластику и металлу для вывесок, табличек и логотипов.
• Изготовление пресс-форм — производство точных металлических и пластмассовых форм.
• Ремесла и декоративные изделия — сувениры, резные панели и детализированные элементы.

Преимущества оборудования

• CNC-система: используется карта Weihong для стабильного управления и совместимости с G-code.
• Возможность гравировки на закаленных/упрочнённых материалах, а также на мягких материалах.
• Поддержка микроразмерных режущих инструментов для высокой точности обработки.
• Открытый интерфейс G-code: совместимость с распространённым CAM/CAD ПО отечественного и зарубежного производства.

Частые вопросы

• Какие материалы можно обрабатывать? — Дерево, пластики, различные металлы и закалённые/упрочнённые материалы.
• Совместим ли станок с программным обеспечением? — Да, принимает стандартные G-code команды.
• Сложна ли эксплуатация и обслуживание? — Проектирован для простоты эксплуатации; инструкция в комплекте; требуется регулярная чистка и осмотры.
• Гарантия? — Обычно 1 год бесплатной гарантии; доступны платные варианты продления.
• Надёжность? — Промышленные компоненты обеспечивают длительный срок службы при надлежащем обслуживании.
• Соответствует ли международным стандартам? — Да; электрические и безопасностные конфигурации могут быть адаптированы под требования заказчика.

Технические характеристики

• Позиционирование X/Y/Z: 0,01 мм
• Повторяемость X/Y/Z: 0,008 мм
• Плоскостность рабочего стола: 50,02 мм
• Перпендикулярность X–Y: 0,015 / 400 мм
• Рабочий ход (X x Y x Z): 400 x 400 x 110 мм
• Размеры рабочего стола: 480 x 480 мм
• Расстояние от носка шпинделя до стола: 80–190 мм
• Скорость быстрого перемещения: 10 м/мин
• Макс. скорость резки (подача): 8 м/мин
• Мощность шпиндельного мотора: 2,2 кВт
• Частота вращения шпинделя (бесступенч.): 0–24000 об/мин
• Питание: однофазное 220 В / 50 Гц
• Привод: серво
• Масса машины: ~900 кг
• Габариты эл. шкафа: 600 x 590 x 1360 мм
• Габариты (Ш x Г x В): 910 x 1010 x 1560 мм
• Опции: 3,5 оси (вращающаяся ось), двойная ось Z
