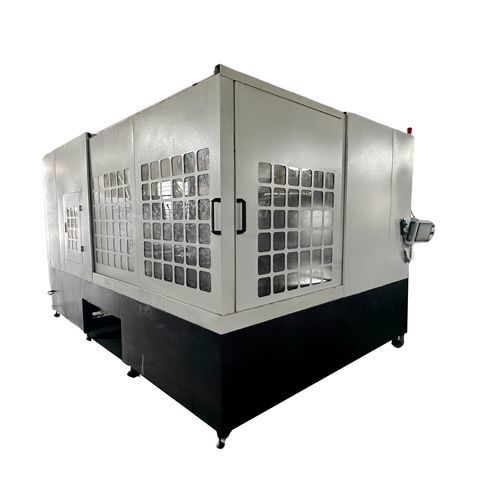

Станок для резки нитью SH200-R

с алмазомдля стекладля керамического материала

Обзор продукта
HorizonCrystal SH200-R — бесконечная алмазная проволочная пила для горизонтальной резки крупных заготовок из кварца, кристаллов и технической керамики. Поддерживает диаметр заготовок до 2000 мм и промышленную погрузку, обеспечивая качественную поверхность и высокую производительность для серийной резки.

Ключевые характеристики

• Горизонтальная конструкция бесконечной алмазной проволочной пилы для больших диаметров и хрупких/жёстких материалов
• Замкнутая бесконечная алмазная проволока с однонаправленным движением для стабильной резки
• Высокая скорость проволоки (типично до 60 м/с; в отдельных конфигурациях endless до 84 м/с)
• Высокое качество поверхности и минимальная ширина пропила (≈0,7 мм)
• Прочная конструкция, допускающая загрузку погрузчиком или мостовым краном
• Опциональный интегрированный поворотный стол (ось R) для ускорения резки и повышения производительности
• Регулируемые параметры резки для различных материалов и толщин

Применение

• Полупроводниковая промышленность: резка кварца, керамики и кристаллических подложек для пластин и чипов
• Оптоэлектроника: формовка синтетического шпинеля/сапфира и кристаллов для светодиодов и лазеров
• Керамика и спецматериалы: оксид алюминия, SiC, цирконий, нитрид бора, муллит, сиалон, Macor
• Ювелирная и премиальная продукция: обработка крупных драгоценных камней и сапфирового стекла для часов и дисплеев
• Научные исследования: прецизионная резка различных кристаллических материалов

Преимущества оборудования

• Высокая производительность резки благодаря алмазной проволоке и повышенным линейным скоростям
• Отличное качество поверхности за счёт непрерывного движения бесконечной проволоки
• Минимальные потери материала благодаря узкому пропилу и тонкому диаметру проволоки (0,35–0,8 мм)
• Прочная конструкция для непосредственной обработки больших и тяжёлых деталей
• Высокая точность с повторяемостью позиционирования ±0,02 мм по осям Y и Z
• Опция поворотной оси для более быстрых и плавных многопроходных операций

Технические характеристики

• Модель: SH200-R
• Макс. диаметр заготовки: 2000 мм (2 м)
• Макс. высота заготовки: без ограничения (в зависимости от применения)
• Ход стола по оси Y: 1000 мм (2000 мм с осью R)
• Ход стола по оси Z: 550 мм
• Макс. скорость алмазной проволоки: до 60 м/с (типично), до 84 м/с в отдельных endless конфигурациях
• Мин. шаг подачи (Y & Z): 0,01 мм
• Повторяемая точность позиционирования (Y & Z): ±0,02 мм
• Общая потребляемая мощность: 6 кВт
• Питание: AC220V 50Hz (трёхфазное, пять проводов)
• Габариты (Д×Ш×В): ≈ 3100 × 2300 × 2100 мм
• Масса: ≈ 3000 кг

Дополнительные примечания
Замкнутая бесконечная конструкция проволоки обеспечивает высокие линейные скорости и стабильное качество поверхности. Машина комплектуется загрузочной станцией для тяжёлых промышленных заготовок; доступны индивидуальные загрузочные столы и программные опции под конкретные производственные требования.
