Монофазовый Электрический счетчик электроэнергии VM-3P series

трехфазовыйнастенныйRS-485

Обзор
Счётчики энергии используются для измерения мощности и энергии в распределительном щите установки, например в системе накопления энергии. Они помогают минимизировать импорт/экспорт в сеть, контролировать выход инверторов PV и измерять переменные нагрузки. Данные могут отображаться на устройствах GX и передаваться на портал VRM для локального и удалённого мониторинга.

Доступные модели

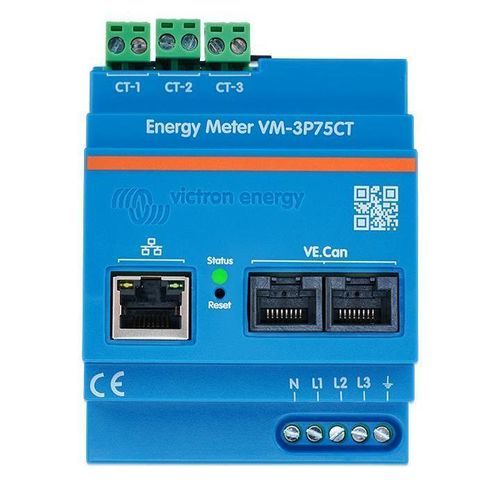

• Victron VM-3P75CT — Ethernet и VE.Can; трёхфазный и разделённая фаза; в комплекте CT; макс. 80 A на фазу
• Victron VM-3P5A — Ethernet и VE.Can; трёхфазный и разделённая фаза
• ET112 — RS485; однофазный; макс. 100 A
• ET340 — RS485; трёхфазный; макс. 65 A
• EM24 Ethernet — Ethernet; трёхфазный; макс. 65 A
• EM540 — RS485; трёхфазный; макс. 65 A

Интеграция и отображение
Данные счётчиков совместимы с устройствами GX (например, Cerbo GX, Ekrano GX) и могут передаваться на портал VRM для анализа трендов, сигнализации и хранения исторических данных.

Документация
Для каждого модели доступны технические паспорта, руководства по выбору, инструкции, быстрые руководства по установке, чертежи габаритов и фотографии высокого разрешения. Модельные datasheet и руководства включают VM-3P5A / VM-3P75CT, EM24, EM540, ET112 и ET340.

Характеристики / технические спецификации

• Коммуникации: Ethernet, VE.Can или RS485 в зависимости от модели
• Измерение: однофазное, трёхфазное или разделённая фаза в зависимости от модели
• Номинальные токи: ET112 до 100 A (однофазный); ET340 / EM24 / EM540 обычно до 65 A (трёхфазный); VM-3P75CT с CT до 80 A на фазу
• CT (трансформаторы тока): включены в комплект у некоторых моделей (например, VM-3P75CT)
• Типичные применения: измерение энергии всего приложения в распределительном щите, измерение выхода PV-инверторов, мониторинг AC‑нагрузок, управление импортом/экспортом в сеть
• Отображение и мониторинг: совместимость с устройствами GX и порталом VRM для локального и удалённого мониторинга
