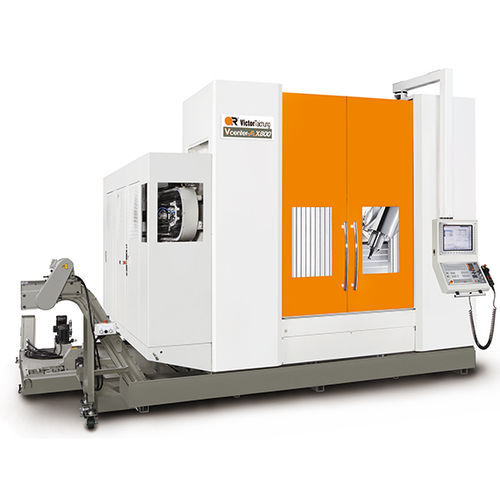

Вертикальный пятиосевой обрабатывающий центр
VCENTER-AX800 (5-осевая обработка)
С поворотным столом, расположенным рядом с неподвижным столом, этот инновационный вертикальный обрабатывающий центр Vcenter-AX800 оснащен поворотной головкой на подвижной колонне для выполнения 5-осевой обработки больших деталей (диаметром до 1000 мм). Механизм привода роликовой камеры® для обеих осей вращения обеспечивает достаточную жесткость для обработки тяжелых деталей по осям 4+1, а высокая скорость вращения позволяет сократить общее время цикла по сравнению с обычным червячным редуктором.
Поворотная головка (ось B) и поворотный стол (ось C) облегчают 5-осевую обработку крупных деталей диаметром до 1000 мм.
Стол оси С зажимается с высоким крутящим моментом 3433 Нм для тяжелых работ.
Поворотная головка оси B включает в себя соединительную муфту Hirth с углом наклона 1°
увеличивая жесткость и увеличивая возможности обработки по осям 4+1.
BBT-40 шпиндель 15000 об/мин (22 кВт)
---
