Динамический балансировочный прибор Balanset-1A

переноснойдля роторадля трансмиссионного вала

Balanset-1A — портативный балансировочный прибор и двухканальный виброанализатор для динамической балансировки роторов в собственных опорах (вентиляторы, дробилки, насосы, мульчеры и др.): балансировка на месте в одной или двух плоскостях без разборки машины.
Работает с вашим ноутбуком на Windows через USB; ноутбук в комплект не входит (Windows 7/8/10/11, 32 или 64 бит, один свободный порт USB). Датчики и ПО измеряют вибрацию и по результатам пусков с пробным грузом рассчитывают массу и угол корректирующего груза.
Основные характеристики

• Каналы: 2 виброканала + 1 канал оборотов · Плоскости коррекции: 1 или 2
• Частота вращения ротора: 100–100 000 об/мин
• Диапазон вибрации: 0,02–80 мм/с СКЗ
• Частотный диапазон: 5–1000 Гц (балансировка и БПФ); погрешность амплитуды ≤10 % в диапазоне 5–550 Гц, до 20 % в диапазоне 550–1000 Гц
• Погрешность по фазе: ±1° · Погрешность СКЗ виброскорости: ±(0,1 мм/с + 10 %)
• Общая погрешность: 5 % от полной шкалы
• Кабель вибродатчика: 5 м (опция 10 м) · Питание: USB, 5 В пост. тока · IP54 · Масса: 4 кг (полный комплект)
• Стандарты: ISO 21940-11 (балансировка), ISO 20816 (оценка вибрации)

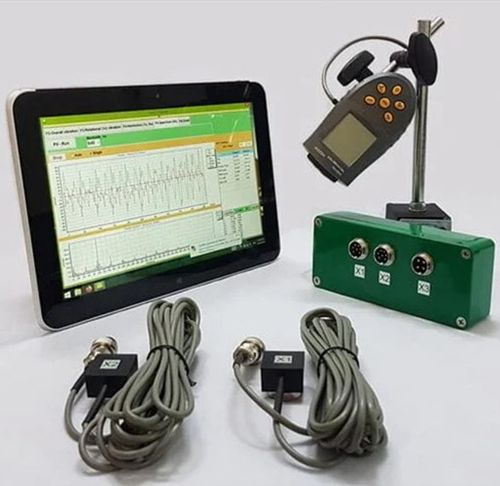

В полный комплект (Full Kit) входят

• Блок USB-интерфейса Balanset-1A
• 2 датчика вибрации
• Оптический лазерный тахометр и светоотражающая лента
• ПО для балансировки под Windows на USB-накопителе
• Магнитная стойка, электронные весы и пластиковый транспортировочный кейс

Стойка, весы и кейс у вас уже есть? Balanset-1A OEM — тот же блок и ПО, но без них.
Порядок работы

• 1. Подготовка: датчики устанавливают на корпуса подшипников, светоотражающую ленту наклеивают на вал, лазерный тахометр направляют на ленту, блок подключают к ноутбуку.
• 2. Исходный пуск: ПО записывает исходные амплитуду и фазу вибрации 1×.
• 3. Пуски с пробным грузом: известный пробный груз поочерёдно устанавливают в каждую плоскость; ПО рассчитывает коэффициенты влияния.
• 4. Коррекция и проверка: рассчитанные грузы устанавливают под заданными углами, повторяют пуск и проверяют остаточную вибрацию по допуску ISO 21940-11.

Типичное время: 20–40 минут на ротор. В ПО также есть режим виброметра (обороты, фаза, 1×, спектр БПФ), полярная диаграмма, сохранение коэффициентов для повторной балансировки, отчёты и архив.
Типичные области применения: вентиляторы и воздуходувки, дробилки, мульчеры и косилки-измельчители, шнеки комбайнов, валы, центрифуги, турбины, насосы, электродвигатели, шпиндели, шлифовальные круги.
Производитель: VIBROMERA, Порту, Португалия (с 2017 года) · гарантия 2 года · счёт с НДС · доставка по всему миру UPS и DHL (DAP) · бесплатная поддержка по электронной почте и на форуме · vibromera.eu/ru/ · vibromera.com
