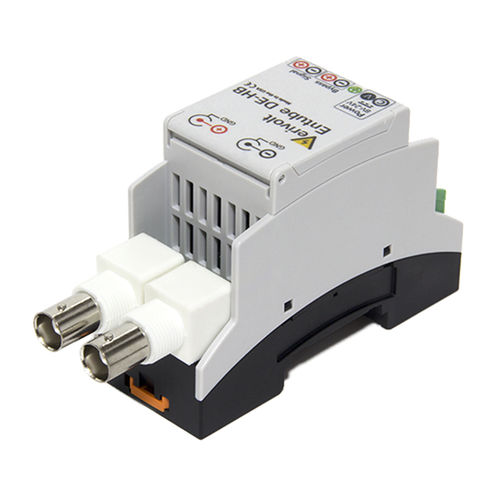

Дифференциальный датчик напряжения Entube DE-HB series

с высокой пропускной способностьюна DIN-рейке

« Особенности До динамического диапазона входного сигнала ±1500V на каждом терминале (лини-к-линия и лини-к-земля) ±1V к ±10V вывело наружу динамический диапазон (дифференциал плюс единый режим) DC к спектру частоты 20MHz деятельности выдерживая напряжение тока пульсации 5000V на 10 секунд Конструированный для взаимодействовать с дифференциальным входным сигналом DAQs Промышленный кожух ранга, технология 100% электронная Детали Серия Entube-DE-HB была конструирована для того чтобы включить измерение быстрых высоковольтных сигналов в окружающих средах промышленных и исследования. Выход Entube-DE-HB линейно масштабированная версия спуска разницы в напряжения тока между своими терминалами 2 входных сигналов. Этот выход может после этого быть обработан машинной измерительной системой. Серия Entube-DE-HB покрывает множественные динамические диапазоны входного сигнала с шириной полосы частот 20MHz, и 0,2% точности. В дополнение к множественным динамическим диапазонам, Entube-DE-HB можно приказать, что имел одно-законченное (- s) или выход дифференциал-пар (- d). Одно-законченная версия имеет соединитель BNC на выходе, и может быть выбрана быть ±5V или ±1V. Версия дифференциал-пар имеет соединитель струбцин-клетки на выходе, и может быть выбрана быть ±10V или ±1V. В обоих случаях, более высокий ряд запланирован быть использованным с высоким цифрователем входного комплексного сопротивления со стандартным динамическим диапазоном ±5 или ±10V. Ряд выхода ±1V запланирован управлять нагрузкой 50 омов (Одно-законченной версией) или нагрузкой 100 омов (дифференциальной версией) в применениях где отражения сигнала должны быть avoided. \ /html»
