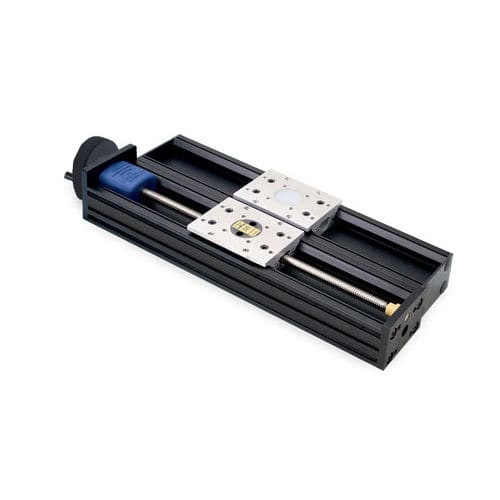

Линейный координатный стол BiSlide®MT10 series

с ручным управлениемс скругленным хвостовикоммодульный

Чрезвычайно точные многоосевые системы позиционирования могут быть быстро и легко собраны с помощью ручных скользящих узлов BiSlide от Velmex. Доступно несколько вариантов с ручным управлением, включая свободные перемещения, свинцовый винт с ручкой и кривошипной рукояткой, тандемный и боковой узел ручки в вертикальном положении. Модульная конструкция ступени позиционирования Velmex BiSlide позволяет легко конфигурировать ее для множества различных задач управления движением. Ручной BiSlide в сборе поставляется с линейным перемещением до 84 дюймов. Изготовленные из анодированного алюминиевого ласточкиного хвоста с твердым покрытием и подшипников PTFE с плавным перемещением; BiSlides обеспечивают более высокую жесткость для более длительного срока службы и более точного перемещения. BiSlides имеют грузоподъемность 300 фунтов. (136 кг.) по горизонтали и весу 100 фунтов. (45,4 кг.) вертикально. Точность прямой составляет 0,003" (0,076 мм) на всем расстоянии перемещения. Повторяемость составляет 0,0002 дюйма (0,005 мм) Поскольку компоненты BiSlide взаимозаменяемы, их можно легко перенастраивать по мере необходимости. Одно-, двух- и трехосевые системы создаются путем простого соединения стандартных компонентов болтами, используя преимущества Т-образного профилирования.
