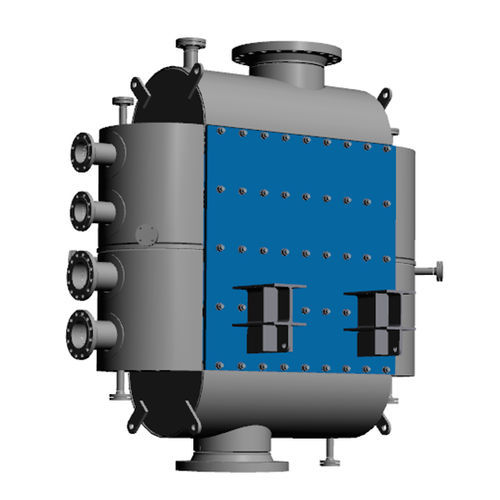

Кожухотрубный теплообменник Hybrid

жидкость/жидкостьжидкость/газгаз/газ

Гибридный теплообменник - это специальный пластинчатый теплообменник, охватывающий практически все промышленные области применения. Он подходит для химической, нефтехимической, сахарной, пищевой, фармацевтической промышленности и многих других. Этот теплообменник объединяет традиционные трубчатые, пластинчатые и спиральные теплообменники и может быть изготовлен практически для любых тепловых условий. Кроме того, он может быть выполнен в виде испарителя или конденсатора, а компактность конструкции (250 м 2/м 3) обусловливает его малую массу. Полностью сварная конструкция не имеет точек пайки и обширных прокладок, поэтому деформации теплообменников возникают только под воздействием окружающей среды. Гибридные пластинчатые теплообменники обладают высокой эффективностью теплопередачи при компактных размерах и низких потерях давления. Они применяются в основном в процессах испарения и конденсации. Внутри гибридных аппаратов трубчатые сечения потока без мертвых зон направляют поток с помощью регулярных поперечных выемок. При этом достигается значительное увеличение теплоотдачи без заметного снижения давления. В то же время поперечные выемки заставляют соседние сечения поддерживать друг друга, тем самым укрепляя всю конструкцию (которая выдерживает давление до 60 бар). Температурные пределы - от -200°C до +900°C. Теплопередача осуществляется через стенку теплообменного элемента толщиной 0,4-1,0 мм, которая предназначена в качестве основной поверхности нагрева. Возможно использование коррозионностойкого материала без ухудшения его теплопроводности, при условии, что он поддается гибке и сварке.
