Проектирование, конструкция и функциональные возможности паяного теплообменника

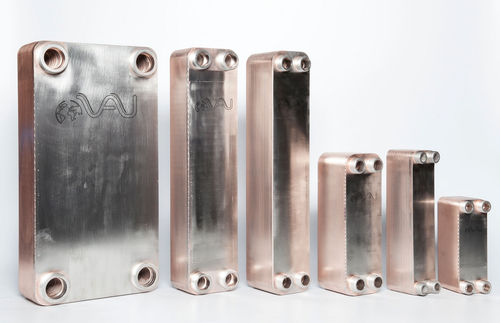

Имея 30-летний опыт в области проектирования, конструирования и изготовления теплообменников, мы представляем вам наш паяный пластинчатый теплообменник серии VM, который предлагает вам, как нашему заказчику, высокоэффективное решение для любых задач. Все медные паяные пластинчатые теплообменники типа VM сертифицированы в соответствии с Директивой по оборудованию, работающему под давлением PED 2014/68/EU. Все модели могут быть поставлены в течение 24 часов.
Паяные пластинчатые теплообменники состоят из нескольких слоев штампованных пластин из нержавеющей стали (AISI 316L). Пластины соединяются в пакет пластин, который паяется 99,9% чистой медью в нашей печи с высоким вакуумом. В зависимости от типоразмера предлагаются следующие соединения: G ¾, G 1, G 1 ¼, G 2, G 2 ½, DN 50, DN 65.
Изготовление паяных пластинчатых теплообменников
От рулона нержавеющей стали до готовой пластины теплообменника - сердцем нашего производства паяных пластинчатых теплообменников являются две полностью автоматизированные производственные линии. Наши гидравлические прессы с усилием прессования 650 т и 2 000 т были индивидуально адаптированы к производству наших паяных пластинчатых теплообменников. В нашей современной вакуумной печи штампованные пластины паяются с использованием 99,9% меди. В результате получается компактный и устойчивый к давлению теплообменник.
Два разных канала для рабочей среды обеспечивают асимметричный поток среды через множество пересечений, создаваемых уникальным рисунком штампованных пластин из нержавеющей стали, и вызывают высокую турбулентность среды, проходящей через два разных канала. В результате достигается высокая теплоотдача, а также значительное уменьшение отложений на пластинах от протекающей через устройство среды.
---
