Фотоэлектрический бесконтактный датчик 4022

прямоугольныйс релейными выходамиAC

Обзор
ДАТЧИК ИГЛ 4022 контролирует иглы без контакта на одно-, дву-игольных, жаккардовых и интерлок кругловязальных машинах. При обнаружении дефектной иглы система немедленно останавливает машину и указывает точную позицию обломанной или изогнутой иглы. Типичные конфигурации включают один блок управления и одну или две оптические головки в зависимости от типа машины.

Основные функции

• Мгновенная остановка машины при обнаружении дефектной иглы
• Обнаружение облома и изгиба цилиндрических и платинчатых игл
• Ручной терминал 8024 доступен в качестве помощника по настройке

Ключевые характеристики

• Диапазон обнаружения последовательности игл: 15/s - 5000/s
• Простая замена оптической линзы
• 4-значный дисплей для быстрой идентификации дефектной иглы
• Цветовая индикация состояния светодиодами для каждой оптической головки
• Подходит для высокоскоростных кругловязальных машин
• Безопасное красное освещение
• Поддержка калибров до E50

Принцип работы
Оптическая головка проецирует узкое световое пятно на проходящие иглы; отражённые световые импульсы передаются в блок управления по оптоволоконному кабелю. Блок управления автоматически адаптируется к последовательности игл в соответствии со скоростью машины и калибром игл. Если импульс отсутствует или смещён из-за дефектной иглы, блок управления подаёт сигнал остановки машины, и счётчик игл показывает, сколько игл должно пройти до достижения дефектной позиции. Отсутствующие иглы (например, в местах обрезки или узорных участках) можно маскировать. Во избежание ложных остановок число оборотов до остановки регулируемо.

Обзор продукта / Визуальные акценты

• 4-значный дисплей для быстрой идентификации дефектной иглы
• Блок управления с цветовой LED-индикацией состояния для каждой оптической головки

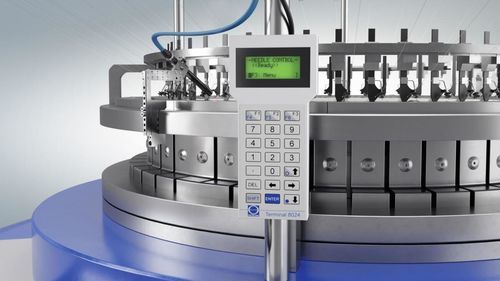

• Ручной терминал 8024 для настроек и диагностики
• Простая и безопасная замена оптической линзы
• Совместимость с высокоскоростными кругловязальными машинами

Технические характеристики

• Дальность датчика: 15 mm ±1 mm
• Последовательность игл: 15/s - 5000/s
• Калибр: До E50
• Напряжение питания: 11 V - 28 V AC/DC
• Среднее энергопотребление: 5 VA
• Выход: Релейный выход, переключаемый (макс. 60 V)
• Типичная конфигурация: 1 блок управления и 1 или 2 оптические головки в зависимости от типа машины
• Ручной терминал: 8024 (помощник настройки)
