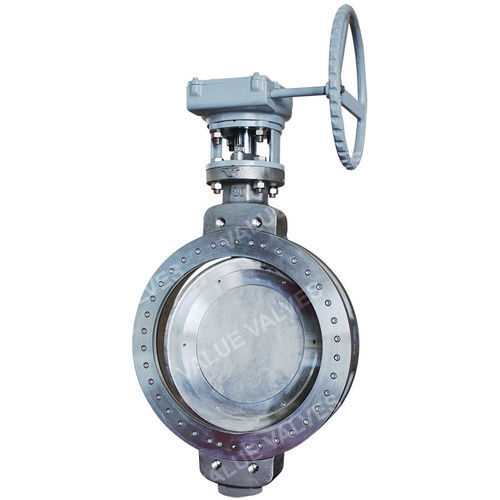

Клапан поворотный затвор VF-8A

с маховикомс седломдля сварки

Индикация диска отмечена на конце вала, что позволяет в любой момент четко определить степень открытия диска. ТВЕРДАЯ ПОВЕРХНОСТЬ ДИСКА Стандартный диск имеет наплавку из стеллита или твердое хромированное покрытие. Твердая поверхность обеспечивает повышенную твердость и износостойкость, а также длительный срок службы. КОНСТРУКЦИЯ УПЛОТНЕНИЯ Мягкое уплотнение из графита для ламинированного седла расположено на корпусе, что снижает вероятность износа графита и приводит к утечке. Графит располагается в выемке уплотнительного седла, чтобы обеспечить легкий ремонт. Мы предлагаем ламинированные сиденья, а также цельнометаллические сиденья. ПЫЛЕЗАЩИЩЕННАЯ КОНСТРУКЦИЯ Конструкция втулки предотвращает попадание посторонних материалов в зону вала. ПОВЫШЕННАЯ ПРОЧНОСТЬ ВАЛА Прочность вала увеличена за счет шлицевого вала без сверления вала для конического штифта. ЗАЩИТА ОТ ВЫДУВАНИЯ Упор вала и нижняя крышка обеспечивают надежную защиту от выдувания. ДИСК Бесштифтовая конструкция обеспечивает простоту технического обслуживания. ДВУНАПРАВЛЕННАЯ КОНСТРУКЦИЯ ЗАТВОРА Плавающая конструкция уплотнения является саморегулируемой, а уплотнительные поверхности эллиптической системы уплотнения полностью соприкасаются только в конечном положении. Этот механизм обеспечивает безупречную герметичность затвора. В клапанах с фланцевым окончанием шток расположен со стороны фланца, что снижает вероятность внешней утечки, вызванной изменением температуры окружающей среды. Технические характеристики: КОНСТРУКЦИЯ КЛАПАНА И НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ ДАВЛЕНИЯ/ТЕМПЕРАТУРЫ: -ASME B16.34 -API 609 ИСПЫТАНИЕ ДАВЛЕНИЕМ: -API 598 -ISO 5208 СВЕРЛЕНИЕ ФЛАНЦЕВ: -ASME B16.5 -ASME B 16.47 -ISO 7005 -EN 1092 МОНТАЖНЫЙ ФЛАНЕЦ: -ISO 5211 -ПОВЕРХНОСТЬ К ПОВЕРХНОСТИ: -API 609 -ISO 5752 -ASME B16.10 ОДОБРЕНИЕ ПОЖАРНОЙ БЕЗОПАСНОСТИ: -API 607 -ISO 10497
