Система контроля с камерой GAPCHEK

автоматическаявизуальнаядля измерения зазора

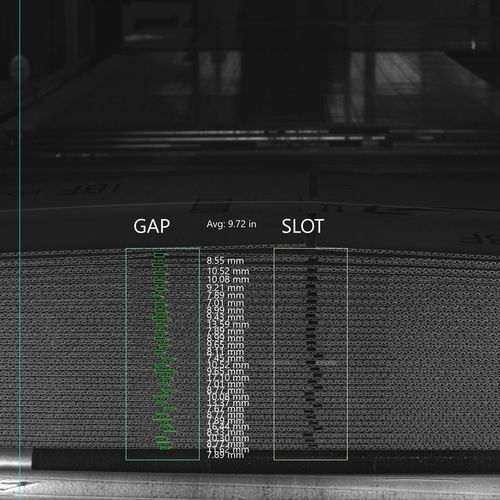

СИСТЕМА КОНТРОЛЯ КАМЕР ГАПЧЕКА GapChek делает снимки лицевой и оборотной сторон каждой связки гофрированных коробок для измерения складывающихся зазоров в стыках производителя. Две камеры устанавливаются на конвейере после контрэжектора Flexo-Folder-Gluer. Обе камеры фиксируются по высоте и устанавливаются над самым высоким пакетом. Во время оформления заказа обе камеры позиционируются сервоприводами справа или слева, чтобы выровнять их с приблизительным расположением зазора в связке. Одна камера изображает заднюю сторону пакета, расположенную ниже по течению, чтобы измерить зазоры на задней кромке, в то время как другая камера изображает зазоры на передней кромке пакета, расположенной выше по течению, чтобы измерить зазоры на передней кромке. Пара фонарей рядом с каждой камерой освещают связки во время съемки. Измерения зазоров для каждой коробки отображаются на мониторе, расположенном рядом с дополнительным устройством выталкивания пучков, а коробки с зазорами, выходящими за пределы допусков, выделяются на экране для удаления. Опциональная система выталкивания пучков удаляет пучки с дефектными зазорами с производственной линии. После этого оператор может отсортировать дефекты из выталкиваемого пакета.
