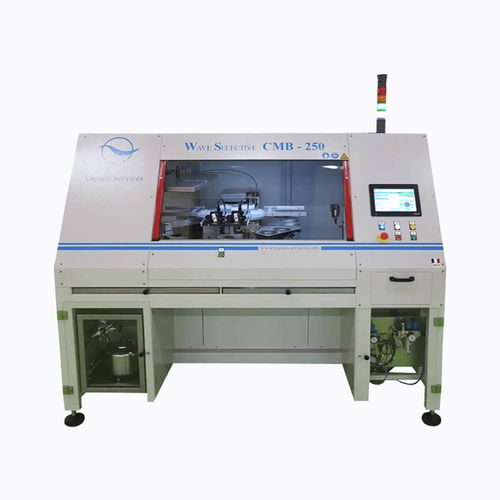

Карусель для печатной платы
- Назначение: Карусель для печатной платы / Электронная плата
- Модель: Минивага с электромагнитным насосом
- Максимальные размеры печатной платы: 400 x 400 мм
- Время цикла: Минимум 10 секунд в зависимости от опций
- Мощность / напряжение: 11 кВт / 400 В + N + T
- Пустой вес / вес сплава: 850 кг / 12 кг
Паяльная карусель с селективным мини-волновым магнитным насосом:
Зона загрузки / выгрузки с оптическими волокнами для обнаружения рук и наличия деталей
Зона флюсования
Зона предварительного нагрева (опция)
Зона пайки
Нематериальные барьеры
Поворотный стол с опорами для рук (4; 6 или 8 станций)
Клетка для флюса
Контейнеры для чистоты
Электрический шкаф
Консоль HMI с сенсорным экраном
Цветная бирка
Размеры: Длина 1350 мм x Ширина 1600 мм x Высота 2350 мм (Размеры могут незначительно отличаться в зависимости от конфигурации станции).
Зона погрузки/разгрузки
Станция состоит из оптического волокна для обнаружения руки, 1 ячейки для обнаружения детали и их усилителей. Может быть добавлен считыватель штрих-кодов (при предоставлении спецификации) для запуска по сериям или по отдельным деталям.
Зона флюсования
Распылительный флюсовальный аппарат типа "DropJet"
Станция флюсования с электрическим столом X / Y
2 линейные оси
1 автоматическое распылительное сопло Ø4 - 6 мм ударного действия
1 напорный бак из нержавеющей стали - 5 литров MDC из нержавеющей стали - 0/7 бар
Зона предварительного нагрева (опция)
Станция с коротковолновым кварцевым инфракрасным нижним подогревом или зона конвективного подогрева (горячий воздух)
Зона пайки
Mini Wave полностью титановая
Электромагнитная насосная система
Программирование "точка-точка" или онлайн через ПК
Контроль уровня сплава в кастрюле
Контроль высоты волны
1 смачиваемая насадка (диаметр определяется при заказе)
Азотный инертный колпак с пористой трубкой из нержавеющей стали
Система смонтирована на электрических осях X / Y / Z
---
