Система наматывания VACOCOIL

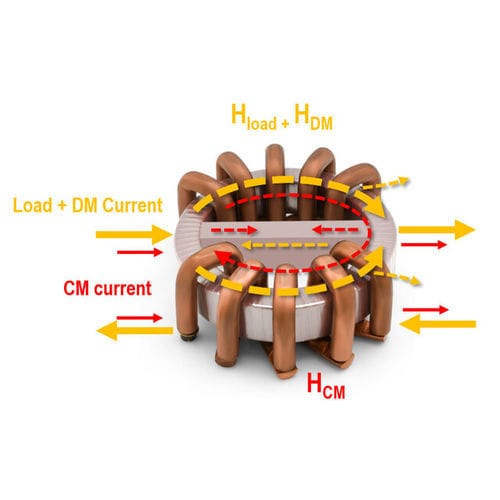

ХАНАУ - Из-за быстрого переключения полупроводниковых компонентов в силовой электронике возникают нежелательные токи помех. Эти токи помех состоят из двух основных компонентов: токи общей моды (CM: common mode) протекают в одном направлении через приложение, а токи дифференциальной моды (DM: differential mode) протекают в направлении тока нагрузки. Хотя в некоторых случаях индуктивность утечки CMC может быть достаточной, обычно необходимо использовать отдельный дроссель DM. Это увеличивает количество компонентов фильтра и, следовательно, объем фильтра ЭМС. Если требуется более высокое подавление МД, но пространство ограничено, теперь может помочь запатентованная VAC технология COMBICHOKE. Здесь сердечник с низкой проницаемостью интегрируется в CMC с экономией места, что увеличивает подавление МД. COMBICHOKE разработаны как индивидуальное решение по ЭМС. Этот подход к COMBICHOKE может даже сочетаться с оптимизацией намотки VACOCOIL для достижения превосходных характеристик. В запатентованной конструкции VACOCOIL вместо обычных параллельных витков отдельных медных проводов используются сплошные медные шины. Такая конструкция обмотки VACOCOIL обеспечивает значительно лучшее затухание на высоких частотах (f > 1 МГц) благодаря меньшей паразитной емкости обмотки. Основными областями применения COMBICHOKES являются станции быстрой зарядки постоянным током, фотоэлектрические инверторы, ветрогенераторы, преобразователи частоты и электромобили.
