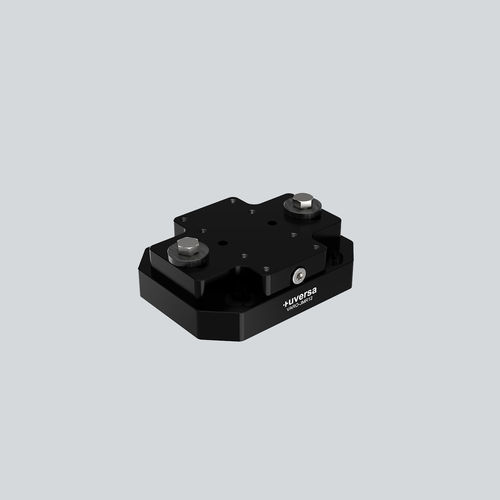

Модуль позиционирования с несколькими степенями свободы VARO-JMR12

Описание
Модуль регулировки VARO-JMR12 2.0 для машиностроения является эволюционной версией VARO-JM12. Предназначен для точной настройки в плоскости X/Y и надежной компенсации производственных допусков. Обеспечивает расширенный диапазон регулировки ±7,5 мм по X и ±4,5 мм по Y для большей гибкости позиционирования.

Особенности
Модуль оснащён удлинёнными монтажными отверстиями, позволяющими линейную и поворотную тонкую настройку ±2,5°. Боковые регулировочные винты обеспечивают точную подстройку. Изготовлен из фрезерованного алюминия с анодированием; опционально доступно ESD‑проводящее покрытие SurTec® 650 по запросу. Является частью модульной системы uversa для сочетания с моно- и дуо‑основаниями и другими модулями.

Совместимые модули

• PEX-MS12
• PEX-DS12
• EVO-KM12
• EVO-DM12

FAQ (кратко)

• Для чего используется VARO-JMR? — Для точной регулировки компонентов в плоскости X/Y с целью компенсации производственных допусков и упрощения механического проектирования.
• Чем VARO-JMR отличается от VARO-JM? — Следующее поколение с расширенным диапазоном регулировки и удлинёнными монтажными отверстиями для линейной и поворотной тонкой настройки.
• Как выполняется регулировка? — С помощью боковых регулировочных винтов для тонкой подстройки; в сочетании с удлинёнными отверстиями это даёт большой диапазон регулировки.
• Как монтируется VARO-JMR? — Может монтироваться на фиксированных рабочих поверхностях или интегрироваться непосредственно в сборки; подходит для различных монтажных положений.
• Какие варианты доступны? — Несколько анодированных цветов и опциональное ESD‑проводящее пассивированное покрытие SurTec® 650.
• Для каких применений лучше всего подходит? — Машиностроение, изготовление оснастки, испытательные и сборочные системы, где требуются точная настройка и модульная конструкция.

Характеристики / технические данные

• Модель: VARO-JMR12
• Диапазон регулировки X: ±7,5 мм
• Диапазон регулировки Y: ±4,5 мм
• Поворотная тонкая настройка: ±2,5°
• Крепление: удлинённые монтажные отверстия (позволяют линейную и поворотную настройку)
• Материал: алюминий (фрезерованный), анодирован
• Отделка / цвета: чёрный анодированный (стандарт), синий, красный, зелёный, золотой, SurTec® 650 (ESD‑проводящее, пассивированное)
• Код HS: 90330090
• Страна происхождения: Германия
• Типичный вес (один модуль, варианты): 0,250 кг
• Совместимость системы: модульная система uversa (совместима с PEX-MS12, PEX-DS12, EVO-KM12, EVO-DM12)
