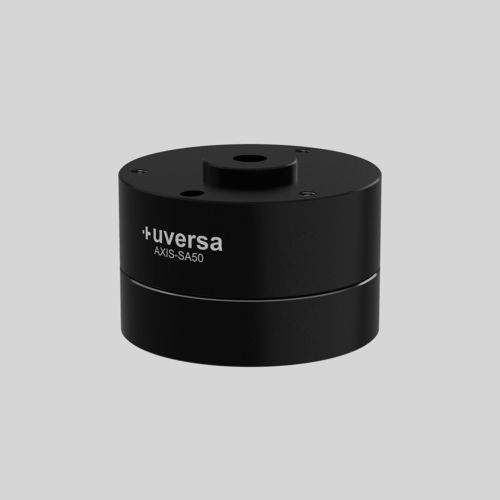

Механическая система зажима с нулевой точкой AXIS-SA50
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Другие характеристики
- механическая
Описание
Краткое описание продукта
AXIS-SA50 — модуль компенсации, предназначенный для компенсации смещений по положению и угловых отклонений при операциях сборки и соединения в промышленной автоматизации. Обеспечивает точный контакт и запрессовку несмотря на допуски изготовления, при этом надежно передает силы по оси соединения.
Функция
Интегрированный пружинный механизм самоустановки автоматически выравнивает сопрягаемые детали без введения механического напряжения. Это предотвращает заклинивание и снижает риск повреждений при повторяющихся автоматизированных циклах и при ручной сборке.
Диапазон компенсации и силы
Модуль компенсирует радиальное смещение в плоскости XY до ±1 мм и угловое отклонение до ±3°. Передает значительные силы в направлении Z при сжатии и растяжении. Измеренные значения: восстановительная сила в XY ≈ 4–7 N, восстановительный момент (вращение) ≈ 0,01–0,05 Nm, максимальная сила сжатия 1000 N, максимальная сила растяжения 600 N, возврат в исходное положение в пределах сотых долей миллиметра (3 µm–13 µm, измерения образцов).
Преимущества
Дополнительная информация (таблица)
Цвет: черный, твердое анодирование
Код HS: 84799070
Страна происхождения: Германия
Материал: алюминий (фрезерованный)
Возврат в исходное положение: 3 µm – 13 µm (измерения образцов)
Характеристики / Технические спецификации
AXIS-SA50 — модуль компенсации, предназначенный для компенсации смещений по положению и угловых отклонений при операциях сборки и соединения в промышленной автоматизации. Обеспечивает точный контакт и запрессовку несмотря на допуски изготовления, при этом надежно передает силы по оси соединения.
Функция
Интегрированный пружинный механизм самоустановки автоматически выравнивает сопрягаемые детали без введения механического напряжения. Это предотвращает заклинивание и снижает риск повреждений при повторяющихся автоматизированных циклах и при ручной сборке.
Диапазон компенсации и силы
Модуль компенсирует радиальное смещение в плоскости XY до ±1 мм и угловое отклонение до ±3°. Передает значительные силы в направлении Z при сжатии и растяжении. Измеренные значения: восстановительная сила в XY ≈ 4–7 N, восстановительный момент (вращение) ≈ 0,01–0,05 Nm, максимальная сила сжатия 1000 N, максимальная сила растяжения 600 N, возврат в исходное положение в пределах сотых долей миллиметра (3 µm–13 µm, измерения образцов).
Преимущества
- Обеспечивает точное безнапряженное центрирование при операциях соединения и запрессовки
- Снижает пиковые механические нагрузки и защищает соседние узлы
- Упрощает интеграцию в захватные устройства и компактные сборочные узлы
- Повышает надежность процесса в автоматизированном производстве
Дополнительная информация (таблица)
Цвет: черный, твердое анодирование
Код HS: 84799070
Страна происхождения: Германия
Материал: алюминий (фрезерованный)
Возврат в исходное положение: 3 µm – 13 µm (измерения образцов)
Характеристики / Технические спецификации
- Артикул: AXIS-SA50
- Бренд: uversa
- Модель: AXIS-SA50
- Цвет: черный, твердое анодирование
- Восстановительная сила (плоскость XY): ок. 4 N–7 N
- Восстановительный момент (вращение): ок. 0,01 Nm–0,05 Nm
- Сила сжатия (макс.): 1000 N
- Сила растяжения (макс.): 600 N
- Возврат в исходное положение: 3 µm – 13 µm (измерения образцов)
- Код HS: 84799070
- Страна происхождения: Германия
- Материал: алюминий (фрезерованный)
- Вес: 0,234 kg
