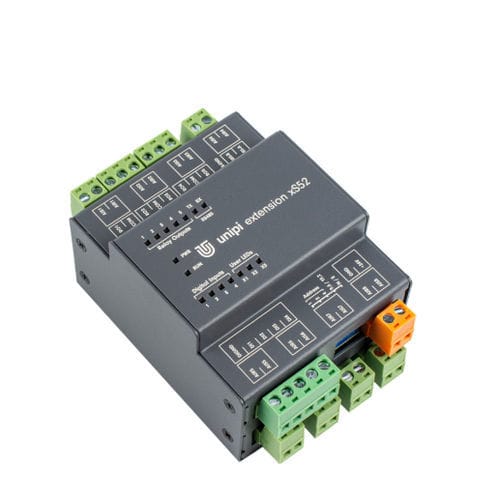

Модуль расширения для реле xS52

аналоговыйна DIN-рейке

Unipi Extension xS52 - это модуль расширения, работающий через последовательный интерфейс RS-485 (Modbus RTU). Модуль представляет собой простой и недорогой способ расширения проекта за счет дополнительных входов и выходов. XS52 имеет набор аналоговых входов, а также цифровые входы и выходы. Это делает его пригодным для внедрения в более сложные проекты, связанные с измерением аналоговых компонентов. Модуль предназначен для установки на DIN-рейку и совместим с контроллерами Unipi, а также с ПЛК других производителей. Описание входов и выходов Цифровые входы (DI) предназначены для считывания двоичных логических состояний, представленных постоянными уровнями напряжения. Это делает их пригодными для считывания данных с различных двоичных датчиков и устройств, таких как переключатели (включено/выключено), датчики движения (движение обнаружено/не обнаружено), датчики уровня жидкости (полный бак/пустой бак) и т. д. По умолчанию все цифровые входы также оснащены функцией счетчика. Релейные выходы (RO) в основном используются для коммутации двухпозиционных устройств с большим потреблением тока, таких как лампочки, термоэлектрические приводы клапанов, водонагреватели, насосы и т. д. Аналоговые входы (AI) предназначены для измерения сопротивления и идеально подходят для считывания значений с аналоговых датчиков (например, датчика температуры PT1000). Коммуникационные интерфейсы Модули расширения обмениваются данными через интерфейс RS-485 (протокол Modbus). Инструкции по подключению и вводу в эксплуатацию, включая описание конфигурирования параметров связи с помощью SW и HW, можно найти по этой ссылке. Другие функции Наряду со стандартными входами и выходами модуль оснащен и другими функциями, расширяющими возможности его использования. Прямой переключатель Настройки по умолчанию Главный сторожевой таймер
