Тензодатчики состоят из металлического сердечника, на который наклеены один или несколько тензорезисторов; тензорезисторы регистрируют деформацию металла, возникающую под действием нагрузки, приложенной к тензодатчику. Тензорезисторы подключаются в режиме моста Уитстоуна таким образом, что напряжение на одной диагонали моста (выходной сигнал) пропорционально нагрузке и напряжению питания (мВ/В).
Штыревые тензодатчики обычно используются в одноклеточных системах взвешивания, поэтому выходной сигнал не калибруется по нулю и полной шкале, так как калибровка в любом случае должна выполняться на датчике.

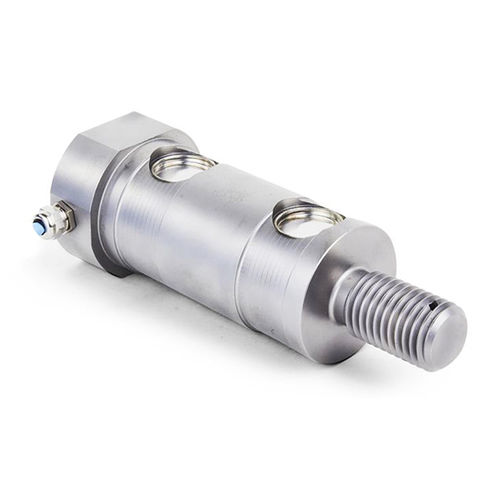

Тензодатчик модели PR может гарантировать высокую надежность благодаря конструкции из нержавеющей стали и защите тензорезисторов, полученной путем плазменной сварки уплотнительных дисков.
Модель PR не предусматривает стандартной номинальной нагрузки и габаритов.
Механические характеристики и размеры разрабатываются в соответствии с конкретными требованиями каждого приложения.
Некоторые области применения таковы:
-Контроль перегрузки крана
-Измерение нагрузки на канат, натяжение ремня и т.д.
Особенности
>Иммерсионностойкая конструкция
>Плазменная сварная конструкция из нержавеющей стали
>Доступно с двойным мостовым выходом (для резервной системы)
>Доступно с выходом CAN OPEN (CIA 404)
>Доступно с аналоговым выходом 4-20 мА
>Сертификация Atex
>Номинальная нагрузка: 500 кг - 100 т
---
