Система аккумуляторов литий NMC

квадратнаядля блокаплоская

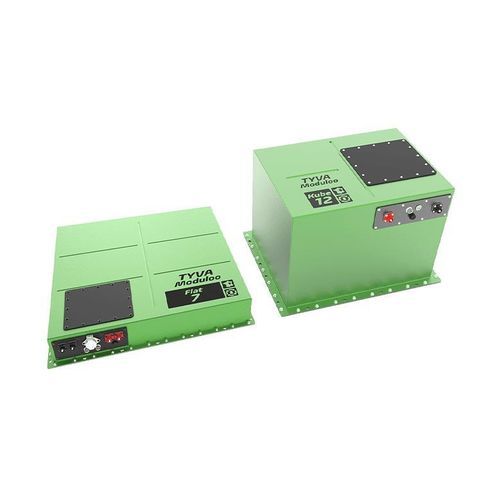

Обзор Линейки Flat и Kube представляют собой аккумуляторные блоки на основе лития с высокой плотностью энергии в характерных форм-факторах. Предназначены для высокомощных применений (электромобили, сельскохозяйственная техника, накопление энергии и т.д.), это крупнейшие литиевые батареи, производимые TYVA Energie. Блоки выполнены в прочных герметичных алюминиевых корпусах и предлагают два близких уровня мощности; основное отличие — форма: модель Flat низкопрофильная и вытянутая, модель Kube более кубическая и высокая. Обе линейки интегрируют технологию Moduloo Ax для модульности и высоких характеристик.

Применения

• Накопление энергии
• Внедорожная техника / модернизация транспортных средств / городские автомобили (зоны низких выбросов)
• Военное / Оборона
• Морская / Судостроение
• Электрическая мобильность (автобусы, электромобили)
• Робототехника, AGV

Общие характеристики

• Герметичные алюминиевые корпуса (стандарт IP65; IP67 в некоторых вариантах)
• Съемная сервисная панель для доступа к BMS и PDU
• Ультраплоские версии (напр.: толщина 100 мм для Flat)
• Технология Moduloo Ax: модульность и производительность (возможна настройка напряжения и емкости)
• Интегрированные системы: BMS TYVA Energie и опциональный PDU (switch box)
• Возможность последовательного и/или параллельного соединения (в зависимости от модели)
• Доступны герметичные соединители IP67; съемная лицевая панель для удобной замены разъемов
• Температура разряда: −20 °C до +60 °C
• Температура заряда: 0 °C до +45 °C
• Корпуса рассчитаны на сопротивление до 3000 V (в зависимости от отделки)
• Масса: примерно 40 кг до 65 кг в зависимости от модели и конфигурации

Сертификации Вся линейка Flat & Kube сертифицирована по UN 38.3 для транспортировки. Другие сертификаты указаны как в процессе: RoHS, R10 Rev.6, R100 Rev.3.

Таблицы продуктов - версия « Energy » (фрагменты) Flat 7 - версия Energy
Напряжение | Емкость | Энергия | Конфигурация | Химия | Габариты | Масса
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - версия Energy
Напряжение | Емкость | Энергия | Конфигурация | Химия | Габариты | Масса
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 - версия Energy
Напряжение | Емкость | Энергия | Конфигурация | Химия | Габариты | Масса
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 - версия Energy
Напряжение | Емкость | Энергия | Конфигурация | Химия | Габариты | Масса
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Версия « Power » (фрагменты) Flat 7 - версия Power (примеры)
Напряжение | Емкость | Энергия | Конфигурация | Химия | Габариты | Масса
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - версия Power (примеры)
Напряжение | Емкость | Энергия | Конфигурация | Химия | Габариты | Масса
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Примечания Линейки Flat & Kube могут быть адаптированы под заказ: размеры корпуса, изменение напряжения и емкости, модификация силовых и сигнальных разъемов, добавление системы охлаждения по запросу.
