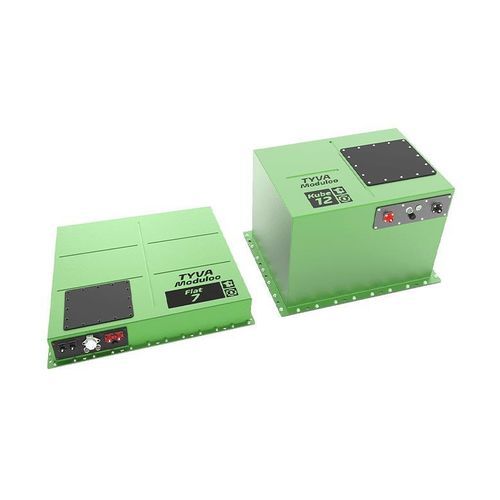

Аккумуляторный модуль литий NMC

в форме блокапрямоугольныйплоский

Обзор
Линейка Flat & Kube представляет собой модули литиевых батарей, разработанные для приложений с высокими требованиями к энергии и мощности. Предназначены для электромобильности, систем накопления энергии, внедорожной техники, дронов, морских и оборонных систем; это одни из крупнейших модулей, выпускаемых TYVA Energie. Flat и Kube имеют сопоставимые уровни энергии, различаясь по форм-фактору: Flat — длинный и тонкий, Kube — более компактный параллелепипед. Оба интегрируют технологию Moduloo Ax и размещены в водонепроницаемых алюминиевых корпусах.

Ключевые особенности

• Устойчивые компактные литиевые модули с высокой плотностью энергии
• Два формата корпуса: Flat (длинный/тонкий) и Kube (компактный параллелепипед)
• Moduloo Ax для модульных конфигураций и соединений в серию/параллель
• Водонепроницаемый алюминиевый корпус (IP65 стандарт; IP67 по запросу для некоторых моделей)
• Съемная передняя/доступная панель для доступа к BMS/PDU и замены разъемов
• Крепления шасси по всей длине корпуса для надежного монтажа
• Опциональные водонепроницаемые разъемы IP67
• TYVA Smart Dashboard: BMS с Bluetooth для мониторинга и управления через приложение

Сертификация

• UN 38.3 сертификат для транспортировки (линейка)
• RoHS (для некоторых изделий в стадии ожидания)
• R10 Rev.6 (в ожидании)
• R100 Rev.3 (в ожидании)

Потенциальные области применения

• Системы накопления энергии
• Внедорожная техника и модернизация оборудования
• Оборона / военные платформы
• Морские применения / парусный флот
• Электромобильность (автобусы, транспортные средства)
• Роботы, AGV и дроны
• Портативные и автономные энергетические системы

Flat 7 & 12 — варианты «Energy» и «Power» (данные)
Заголовок таблицы: Напряжение | Ёмкость | Энергия | Конфигурация | Химия | Габариты | Вес
Flat 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 (Energy)
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 (Energy)
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Flat 7 & Kube 7 — «Power» версия (примеры)
(Power версии обеспечивают более высокие токи разряда; примеры ниже)
Пример Flat 7 Power: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
Пример Kube 7 Power: 25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
(Максимальный ток разряда для Power версии: до 240 A на core pack (1 мин) без охлаждения; Energy версия — типичный макс. ток разряда до ≈70 A в зависимости от конфигурации.)

Конструкция и эксплуатационные характеристики

• Алюминиевый корпус; доступны индивидуальные размеры
• Отделка: IP65 стандарт; IP67 опция для некоторых моделей
• Применимость до 3000 V для некоторых вариантов
• Съемная панель доступа/фронт для замены разъемов или доступа к электронике
• Опции сборки в серию или параллель (Kube)
• Диапазон температур при разряде: -20 °C до +60 °C
• Диапазон температур при зарядке: -20 °C до +45 °C
• Доступны водонепроницаемые разъемы IP67
• Крепление шасси по всей длине корпуса для надежного монтажа

Технические характеристики

• Химия: NMC (Nickel Manganese Cobalt)
• Типичные энергии на модуль: от ~6,1 kWh до ~12,0 kWh в зависимости от модели
• Вес: примеры 40 kg (Flat/Kube 7) до 65 kg (Flat/Kube 12)
• Примеры габаритов: Flat 7: 710 x 720 x 104 mm; Kube 7: 486 x 482 x 183 mm; Flat 12: 940 x 696 x 104 mm; Kube 12: 530 x 410 x 347 mm
• Степень защиты: IP65 стандарт, опция IP67
• Доступ к BMS & PDU через съемную крышку; Bluetooth-совместимый BMS совместим с TYVA Smart Dashboard
• Модульность: Moduloo Ax обеспечивает модульные, последовательные и параллельные конфигурации
• Сертификации: UN 38.3 (транспорт); RoHS / R10 / R100 указаны (в ожидании для некоторых моделей)
