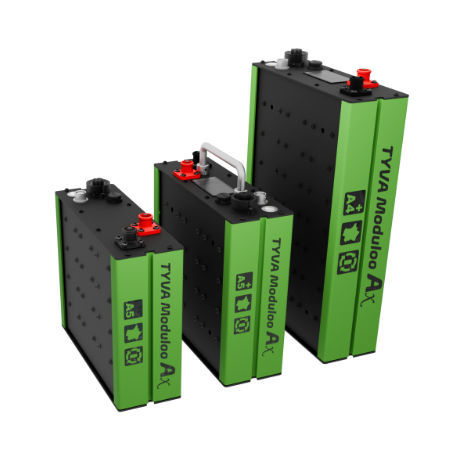

Литиевый аккумуляторный модуль Moduloo Ax

для блокамодульныйдля электрических транспортных средств

Обзор Линейка литиевых аккумуляторов Moduloo Ax и Bx разработана для обеспечения максимальной мощности в чрезвычайно компактном корпусе. Это одно из самых лёгких решений на рынке. Доступны две основные версии:

• Moduloo Ax: идеально подходит для применений, где вес и занимаемое пространство имеют решающее значение.
• Moduloo Bx: универсальные, надёжные, предназначенные для монтажа в стойку и имеющие степень защиты IP65.

Конструкция и архитектура Эти батареи, поддерживающие принцип «подключи и работай», обладают общей модульной архитектурой. Независимо от того, работают ли они автономно или соединены последовательно и параллельно, эти решения адаптируются к вашим конструктивным ограничениям. Благодаря расширенным возможностям интеграции батареи Moduloo Ax и Bx можно легко адаптировать к любым габаритам. Варианты включают разъёмы на передней панели и разъёмы для слепого подключения (для монтажа в стойку), а также несколько вариантов передних панелей (A, B, C, D для версий без монтажа в стойку; E, F, G, H для версий с монтажом в стойку). Сертификаты и соответствие стандартам Линейка Moduloo Ax и Bx сертифицирована по стандартам RoHS, CE и UN 38.3. Сертификация гарантирует безопасную, быструю и экономичную транспортировку, а также соответствие европейским требованиям. Основные характеристики

• Высокая энергетическая плотность в компактном формате.
• Легкая конструкция (одно из самых лёгких решений на рынке).
• Модульная архитектура: автономная или последовательная/параллельная конфигурация.
• Степень защиты IP: Moduloo Ax — как правило, IP54 (ультракомпактный), Moduloo Bx — разработан в соответствии со стандартом IP65 (прочный, водонепроницаемый).
• Варианты связи: CAN 2.0, SMBUS и I2C (в зависимости от модели).
• Экологичность: полная совместимость с технологией восстановления аккумуляторов со сменными элементами (TYVA Refill).
• Разработан для интеграции (интеграция с «слепым» разъёмом или на переднюю панель, несколько вариантов передней панели, доступны HMI и пользовательские интерфейсы).

Стандартные модели Moduloo Ax (табличное представление) Артикул | Конфигурация | Номинальная энергия | Номинальная ёмкость | Напряжение заряда | Максимальный ток заряда/разряда | Номинальное напряжение | Данные | Формат | Размеры (мм) | Вес TYREB_LC_A5P_X_14V | 4S20P | 980 Вт·ч | 67 А·ч | 16,8 В | 25 А / 25 А | 14,6 В | SMBUS и I2C | A5+ | 208 × 220 × 77 | 4,8 кг TYREB_LC_A4P_X_14V | 4S35P | 1710 Вт·ч | 117 А·ч | 16,8 В | 25 А / 25 А | 14,6 В | SMBUS и I2C | A4+ | 323 × 220 × 77 | 8,5 кг TYREB_PR_A5B_X_25V | 7S10P | 860 Вт·ч | 33,5 А·ч | 29,4 В | 17 А / 80 А | 25,55 В | CAN 2.0 | A5 | 188 × 220 × 77 | 4,2 кг TYREB_PR_A4P_X_25V | 7S20P | 1710 Вт·ч | 67 А·ч | 29,4 В | 34 А / 90 А | 25,55 В | CAN 2.0 | A4+ | 323 × 220 × 77 | 8,5 кг TYREB_PR_A5B_X_51V | 14S5P | 860 Вт·ч | 16,75 А·ч | 58,8 В | 8,5 А / 40 А | 51,1 В | CAN 2.0 | A5 | 188 × 220 × 77 | 4,2 кг TYREB_PR_A4P_X_51V | 14S10P | 1710 Вт·ч | 33,5 А·ч | 58,8 В | 17 А / 80 А | 51,1 В | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 кг Примечание: «X» обозначает выбор передней панели из вариантов A, B, C или D для версий, не предназначенных для монтажа в стойку. Стандартные модели Moduloo Bx (табличное представление) Артикул | Конфигурация | Номинальная энергия | Номинальная ёмкость | Напряжение заряда | Максимальный ток заряда/разряда | Номинальное напряжение | Версия для монтажа в стойку | Размеры (мм) | Вес TYREB_PR_BX1_X_25V | 7S8P | 1022 Вт·ч | 40 А·ч | 29,4 В | 17 А / 80 А | 25,55 В | Нет | 239 × 239 × 103 | 7,5 кг TYREB_PR_BXR1_X_25V | 7S8P | 1022 Вт·ч | 40 А·ч | 29,4 В | 17 А / 80 А | 25,55 В | Да | 239 × 239 × 103 | 7,5 кг TYREB_PR_BX1_X_51V | 14S4P | 1022 Вт·ч | 20 А·ч | 58,8 В | 8,5 А / 40 А | 51,1 В | Нет | 239 × 239 × 103 | 7,5 кг TYREB_PR_BXR1_X_51V | 14S4P | 1022 Вт·ч | 20 А·ч | 58,8 В | 8,5 А / 40 А | 51,1 В | Да | 239 × 239 × 103 | 7,5 кг TYREB_PR_BX2_X_51V | 7S16P | 2044 Вт·ч | 80 А·ч | 29,4 В | 32 А / 60 А | 25,55 В | Нет | 396 × 239 × 103 | 12,7 кг TYREB_PR_BXR2_X_51V | 7S16P | 2044 Вт·ч | 80 А·ч | 29,4 В | 32 А / 60 А | 25,55 В | Да | 396 × 239 × 103 | 12,7 кг TYREB_PR_BX2_X_51V (альтернативная конфигурация) | 14S8P | 2044 Вт·ч | 40 А·ч | 58,8 В | 17 А / 80 А | 51,1 В | Нет | 396 x 239 x 103 | 12,7 кг TYREB_PR_BXR2_X_51V (альтернативная конфигурация) | 14S8P | 2044 Вт·ч | 40 А·ч | 58,8 В | 17 А / 80 А | 51,1 В | Нет | 396 x 239 x 103 | 12,7 кг Примечание: «X» обозначает выбор передней панели; доступны версии для установки в стойку (разъем с глухим соединением). Области применения

• Робототехника и дроны
• Оборонная и военная промышленность
• Электромобильность (автономные транспортные средства, электромобили)
• Аккумулирование энергии и автономные системы
• Уличное оборудование, морская отрасль, мероприятия, кинопроизводство, строительство и другие системы, требующие тщательной интеграции

Модифицированные и индивидуальные продукты Ассортимент может быть адаптирован под индивидуальные требования: индивидуальные напряжения, ёмкости, токи разряда, специфические интерфейсы HMI, преобразование постоянного тока в постоянный (DC/DC), дистанционные переключатели, специальные разъёмы, корпуса и передние панели, изготовленные по индивидуальному заказу, встроенное управление тепловым режимом (нагреватели), повышенная водонепроницаемость, узлы и модули Corepacks. Доступна специализированная поддержка в области НИОКР и интеграции для адаптации мощности и интерфейсов к системам заказчика. Характеристики / технические спецификации

• Название серии: Moduloo Ax & Bx
• Производитель / Бренд: TYVA Energie
• Номинальные напряжения (Ax): 14 В, 25 В, 51 В
• Номинальные напряжения (Bx): 25 В, 51 В
• Форм-факторы (Ax): A5, A5+, A4+
• Форм-факторы (Bx): Bx1 и Bx2 (передняя панель), BxR1 и BxR2 (слепое соединение / стойка)
• Степень защиты IP: Ax — типично IP54 (ультракомпактные), Bx — специально разработанные IP65 (прочные, водонепроницаемые)
• Срок службы: от 700 до 5 000 циклов (в зависимости от температуры, глубины разряда и рабочей мощности)
• Связь: CAN 2.0, SMBUS и I2C (в зависимости от модели)
• Экологичность: совместимость с восстановлением аккумуляторов со сменными элементами (TYVA Refill)
• Сертификаты: CE, RoHS, UN 38.3
• Примеры типовых моделей (энергия / ёмкость / габариты / вес): см. записи в таблице выше для таких артикулов, как TYREB_LC_A5P_X_14V (980 Вт·ч, 67 А·ч, 208 × 220 × 77 мм, 4,8 кг) и TYREB_PR_BX2_X_51V (2044 Вт·ч, 80 А·ч, 396 × 239 × 103 мм, 12,7 кг).
• Максимальные токи разряда варьируются в зависимости от модели: например, до 90 А у некоторых вариантов серии Ax с энергоемкостью и до 80 А у некоторых вариантов серии Bx (точные значения см. в таблице моделей).
• Варианты передних панелей: несколько вариантов передних панелей (A, B, C, D) для версий без монтажа в стойку и E, F, G, H для версий, предназначенных для монтажа в стойку; некоторые варианты передних панелей включают комбинации ЖК-дисплея, столбчатого индикатора, ручки и кнопки включения/выключения.
