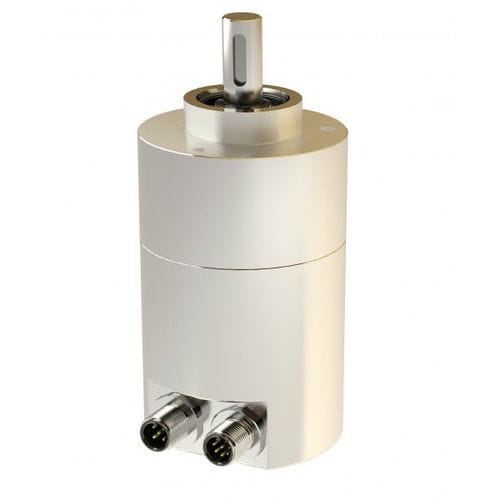

Электронный кулачковый контроллер NOCN/S3 SIL2/PLd

Речь идет о безлюфтовом электронном переключающем кулачковом датчике (сокращенно NOCN) с двумя (в версии 79 четыре) гальванически развязанными переключающими выходами (кулачками), которые могут быть установлены заказчиком и которые активируются или деактивируются в зависимости от соответствующего положения приводного вала. В компактном корпусе реализован многооборотный датчик абсолютного отсчета с CANopen-интерфейсом, регулируемыми параметрами и электронным переключающим кулачковым модулем. Отдельный блок управления контролирует работу кулачков. Сигнал CANopen позиционирования датчика и коммутирующие выходы могут параметрироваться отдельно. Параметрирование (пределы кулачков, разрешение, диапазон измерения и т.д.) должно быть проверено в NOCN с помощью контрольной суммы. Эта контрольная сумма может быть рассчитана программой TWK или стандартным алгоритмом, рекомендованным CiA. После проверки устройство можно настроить на работу. Предварительная настройка и разрешение сигнала положения также влияют на кулачки, которые относятся к сигналу положения. Параметрирование осуществляется через соответствующие объекты CANopen в соответствии с профилем датчика согласно CiA, DS 406, версия 4.01.
