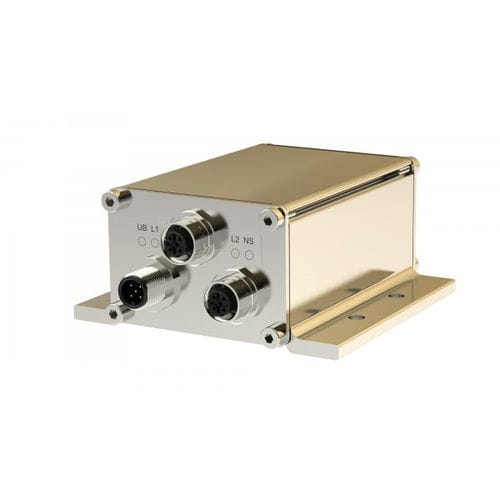

Наклономер XYZ NBT

ProfiNetMEMSпрочный

Регистрация наклона в гравитационном поле с помощью MEMS-датчиков (микроэлектромеханическая система) с последующей оцифровкой и линеаризацией с помощью контроллеров. МЭМС-датчики представляют собой интегральные схемы, изготовленные по микромеханической технологии объемного кремния. Двойная емкость формируется с помощью подвижных микромеханических конструкций. Если эти конструкции отклоняются в случае ускорения, например, гравитационного ускорения (g), то это приводит к изменению емкости, которое регистрируется и далее обрабатывается с помощью измерительной техники. Выходное напряжение соответствует функции U ~ g * sin α. В этом случае угол α является углом наклона датчика, измеренным относительно g-вектора. Эти датчики точно измеряют, имеют длительный срок службы и очень прочны. Оси измерения работают независимо друг от друга. Интерфейс Profinet согласно IEC 61158 / 61784 или спецификациям PNO, заказанным под № 2.712 и 2.722, версия 2.3, интегрирован в инклинометр серии NBT.Поддерживаются классы реального времени 1 и 3, т.е. реальное время (RT) и изохронное реальное время (IRT) плюс требования класса соответствия C. Встроенный 2-х кратный переключатель позволяет использовать инклинометр TWK PROFINET в топологиях "звезда", "дерево" и "линия" в сетях.
