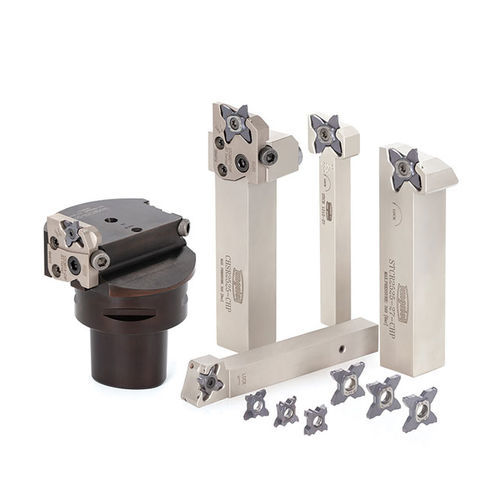

Осевой инструмент для нарезания пазов TETRACUT

с пластинами

Шлифованная вставка зажимается в уникальном кармане вставки и обеспечивает высокую жесткость и воспроизводимость Характеристики 1. Уникальная трехточечная система зажима Уникальная конструкция кармана обеспечивает точную повторяемость индексации высоты режущей кромки. 2. Шлифованные или литые стружколомы Усовершенствованный модельный ряд для большей гибкости. 3. Ускоренная доставка специальных канавочных пластин Пример №1 Общее машиностроение Деталь: - Статор вала Материал: - S45C / C45 Резцедержатель: - STCR2525-27 Вставка: - TCS27-200-020 Марка: - AH725 Условия резания: - Vc = 210 (м/мин) f = 0,15 (мм/об) CDX = 2 (мм) CW = 2 (мм) Применение: Наружное рифление Охлаждающая жидкость: Влажная Станок: Токарный станок с ЧПУ Пример №2 Автомобильная промышленность Деталь: - Входной вал Материал: - SCr420 / 20Cr4 Резцедержатель: - STCR2525Z18 Вставка: - TCG18R150-020 Марка: - AH7025 Условия резания: - Vc = 100 (м/мин) f = 0,08 (мм/об.) CDX = 2,1 (мм) CW = 2 (мм) Применение: Наружное рифление Охлаждающая жидкость: Влажная Станок: Токарный станок с ЧПУ Пример №3 Миниатюрная / электронная промышленность Деталь: - Вал золотника Материал: - S45C / C45 Резцедержатель: - STCR1010X18 Вставка: - TCP18R200F-010 Марка: - SH725 Условия резания: - Vc = 43 (м/мин) f = 0,10 (мм/об.) CDX = 1,5 / 1,1 (мм/мин) CW = 2 / 2,5 (мм) Применение: Наружное фрезерование СОЖ: Влажная Станок: Швейцарский токарный станок
