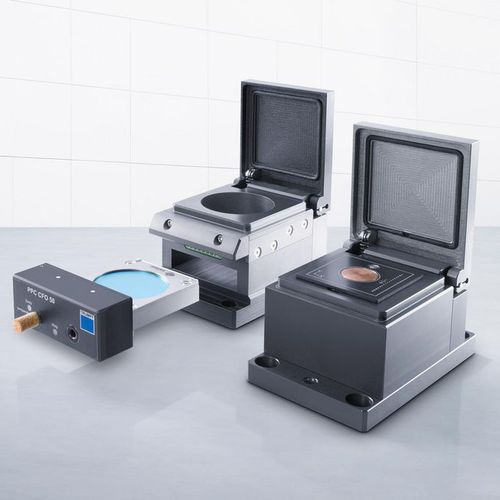

Калибратор мощность

смещенияпрограммируемыйс функцией документирования

Обзор
CalibrationLine от TRUMPF проверяет с регулярными, индивидуально настраиваемыми интервалами, соответствуют ли положение фокуса и мощность лазера на заготовке заданным требованиям. При необходимости CalibrationLine корректирует фокус по осям X, Y и Z и регулирует мощность лазера через программное обеспечение управления TruControl, приводя программу в соответствие с реальными параметрами. Замеры сохраняются в базе данных FiFo и доступны для просмотра или экспорта; отдельные значения доступны через Quality Data Storage.

Ключевые преимущества

• Всегда точный фокус: калибрует положение фокуса и компенсирует длительные и температурные дрейфы.
• Корректная мощность лазера: обеспечивает стабильные результаты сварки после замены волокна или оптики путем проверки и коррекции мощности на заготовке.
• Полная прозрачность: прослеживаемость процесса благодаря сохраненным детализированным измерениям и возможности их экспорта.

Варианты продукта

• CalibrationLine Focus: регулярные проверки с настраиваемыми интервалами для подтверждения соответствия положения фокуса требованиям; автоматическая адаптация и калибровка фокуса. В сочетании с 2D PFO возможно взаимодействие по полевой шине с внешней осью для определения положения фокуса по оси Z.
• CalibrationLine Power: регулярные проверки с задаваемыми пользователем интервалами для контроля мощности лазера на заготовке; при необходимости коррекция мощности через TruControl для обеспечения стабильного высокого качества сварки.

Применения

• Дистанционная лазерная сварка кузовных компонентов: обеспечивает точную калибровку всей установки в процессе сварки.
• Очистка аккумуляторных ячеек / снятие покрытия: поддержка косвенного контроля качества путем измерения средней мощности и положения фокуса с использованием TruMicro 7000.

Матрица совместимости — CalibrationLine Power
PFO 2D | PFO 3D | BEO D35 | BEO D50 | BEO D70-2
TruDisk: ✓ | ✓ | ✓ | ✓ | ✓
TruPulse: − | − | − | − | −
TruFiber: ✓ | ✓ | ✓ | ✓ | ✓
TruDiode: ✓ | ✓ | ✓ | ✓ | ✓
TruMicro 7000: ✓ | − | − | − | −
TruLaser Cell 3000: ✓ | − | ✓ | ✓ | ✓
TruLaser Station 5005: ✓ | − | ✓ | ✓ | ✓

Матрица совместимости — CalibrationLine Focus (альтернативный выбор)
PFO 2D | PFO 3D | BEO D35 | BEO D50 | BEO D70-2
TruDisk: ✓ | ✓ | − | − | −
TruPulse: ✓ | ✓ | − | − | −
TruFiber: ✓ | ✓ | − | − | −
TruDiode: ✓ | ✓ | − | − | −
TruMicro 7000: ✓ | − | − | − | −
TruLaser Cell 3000: ✓ | − | − | − | −
TruLaser Station 5005: ✓ | − | − | − | −

Характеристики / технические спецификации

• Тип: система датчиков — CalibrationLine.
• Функции: калибровка положения фокуса (X, Y, Z) и мощности лазера; коррекция фокуса и мощности через TruControl; хранение измерений в базе FiFo; экспорт данных; отдельные значения доступны через Quality Data Storage.
• Варианты: CalibrationLine Focus, CalibrationLine Power.
• Преимущества: высокая точность повторения; компенсация длительных и температурных дрейфов; стабильное качество сварки после замены компонентов/оптики; прослеживаемость процесса благодаря сохраненным измерениям.
• Типичные области применения: дистанционная лазерная сварка (кузовные компоненты), очистка/снятие покрытия аккумуляторных ячеек (мониторинг средней мощности и положения фокуса с TruMicro 7000).
• Совместимость: см. матрицы совместимости выше для поддерживаемых комбинаций лазеров и оптики.
