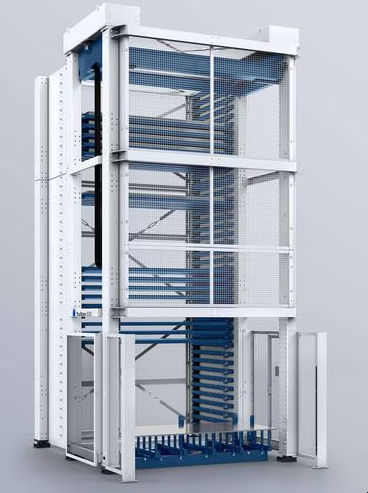

Tour de stockage для пластин TruStore 30 series

для плоской опорымодульныйдля листового металла

Обзор
Модульная башенная система хранения для обработки листового материала. TruStore серии 3000 сокращает занимаемую площадь и может поэтапно расширяться до полностью автоматизированных ячеистых линий резки и гибки. Выбор высоты башни из нескольких уровней; высоты ячеек настраиваются: 90 мм, 170 мм или 260 мм. Система может быть подключена к станкам TRUMPF для 2D‑лазерной резки, штамповки, комбинированным штампо‑лазерным установкам и гибочным станкам.

Ключевые преимущества

• Увеличение времени работы оборудования и оптимизация материального потока для повышения эффективности по времени и затратам.
• Экономия места — сокращение площади установки до 85 % по сравнению с традиционными решениями.
• Модульное расширение — добавление башен, тележек или модулей автоматизации по мере роста производства.
• Большая ёмкость хранения — масштабируемая вместимость до примерно 210 тонн в зависимости от конфигурации; варианты с одной или двумя башнями.
• Управление производством с Oseon — прозрачные данные по запасам и материальным потокам для централизованного контроля.

Представительный технический сравнительный обзор
Сравнение выбранных версий:
TruStore 3030 | TruStore 3040
Размер листа: 3048 x 1524 мм | 4064 x 2032 мм
Высоты стопки: 90 мм / 170 мм / 260 мм | 90 мм / 170 мм / 260 мм
Макс. нагрузка на ячейку: 3000 кг | 5000 кг

Концепции системы и оборудование

• Одиночная башня с подъёмником для палет: настраиваемые высоты башни (примеры от ~3,4 м до ~8,4 м) и количество палет в зависимости от конфигурации.
• Двойная башня: увеличение вместимости путём добавления второй башни.
• Варианты подачи/выдачи: станция под подъёмником, пода‑/приёмные тележки (с подъемником или без), продольный или торцевой доступ.
• Интеграция автоматизации: косвенное подключение через транспортные тележки (LoadMaster, LiftMaster, SheetMaster, BendMaster и др.) или прямое подключение к башне; поддержка одинарных и двойных тележек и индивидуальных траекторий.
• Обрабатывающие ячейки: подключение нескольких станков для резки, штамповки/лазера и гибки; опциональная ленточная линия PartMaster для сортировки деталей.

Дополнительные функции

• Регулируемые высоты ячеек (90 / 170 / 260 мм) для палет или вспомогательных подставок.
• Опциональное устройство взвешивания в подъёмнике палет для непрерывного учёта запасов.
• Опция распаковочного стола для отделения материала от деревянных палет.
• Различные конфигурации станций загрузки/разгрузки и откидные упоры для автоматического или ручного доступа.

Технические характеристики

• Название серии: TruStore серия 3000
• Доступные форматы (примеры): TruStore 3030 (3048 x 1524 мм), TruStore 3040 (4064 x 2032 мм)
• Высоты ячеек: 90 мм, 170 мм, 260 мм
• Макс. нагрузка на ячейку (примеры): 3030 = 3000 кг, 3040 = 5000 кг
• Конфигурации высоты башни: примерно от 3,4 м до 8,4 м (несколько уровней)
• Примеры ёмкости хранения: до примерно 210 тонн в большом формате (зависит от конфигурации)
• Модульная расширяемая концепция: совместимость с оборудованием TRUMPF и модулями автоматизации (LoadMaster, LiftMaster, SheetMaster, PartMaster, BendMaster)
• Программное обеспечение: Oseon для управления материальным потоком и учёта запасов
