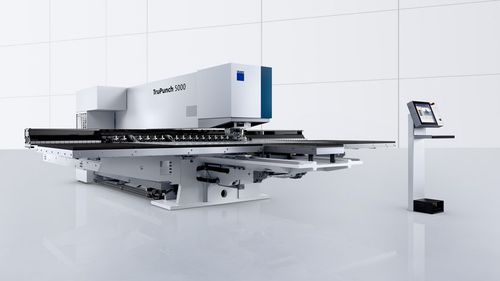

Пробивной пресс ЧПУ TruPunch 5000 series

гидравлическийдля листапробивка отверстий

Обзор TruPunch 5000 — гидравлический CNC-станок для высокопроизводительного штамповочного, маркировочного и формовочного обработки листового металла. Беззазорные приводы и высокая скорость вращения оси C обеспечивают быстрое нарезание резьбы и обработку сложных контуров. Гидравлический привод обеспечивает штамповку до 1 600 ходов/мин и маркировку до 2 800 ходов/мин. Модули автоматизации и Smart‑функции повышают надежность процесса и производительность.

Производительность

• Штамповка до 1 600 ходов/мин (спецификация средний формат).
• Маркировка до 2 800 ходов/мин.
• Макс. толщина листа: 8 мм; макс. сила штамповки: 220 кН.
• Время смены MultiTool: 0,3 с; ToolMaster Linear обеспечивает большую ёмкость инструментов.

Ключевые преимущества

• Активная матрица (descending die) для минимизации царапин и повышения качества деталей.
• Отводимые захваты для аккуратной фиксации и точности.
• Варианты обработки без остаточной сетки для экономии материала.
• Модульная автоматизация для загрузки/выгрузки, сортировки и обслуживания инструментов (SheetMaster, SortMaster, DisposeMaster, ToolMaster Linear).
• Smart‑функции: Smart Punch Monitoring, распознавание формата листа, Smart Load, Smart Unload.

Применения Подходит для серийной вырубки, точной маркировки, формовки и удаления заусенцев на деталях из листа с использованием инструментов размера 5 (экструзия, жалюзи, направляющие карт, формовка чашки). Встроенный flattening выравнивает неровности и снижает или устраняет необходимость последующей доводки.

Качество и надежность процесса

• Активная матрица уменьшает царапины и риск заедания деталей.
• Smart Punch Monitoring раннее обнаруживает поломку пуансонов.
• Распознавание формата листа и Smart Load/Unload повышают надежность захвата и подачи.
• Станок поддерживает точную выгрузку и сортировку деталей для защиты поверхностей.

Автоматизация и управление инструментами Автоматизированные решения расширяются шаг за шагом. SheetMaster обеспечивает загрузку/выгрузку/распаковку; SortMaster Box/Linear сортирует готовые детали; DisposeMaster удаляет остатки. ToolMaster Linear обеспечивает быстрые замены инструментов и высокую ёмкость (до 90 инструментов); время смены MultiTool 0,3 с.

Мультимедиа Доступны видео продукта и опций, а также технические документы для загрузки, демонстрирующие активную матрицу, распознавание формата листа и функции выравнивания.

Технические данные (выборка) Ширина: 7610 мм (большой) / 6540 мм (средний)
Глубина: 8171 мм (большой) / 7395 мм (средний)
Высота: 2072 мм (оба)
Штамповка (E = 1 мм): 1350 1/мин (большой) / 1600 1/мин (средний)
Маркировка: 3000 1/мин (оба)
Ход X в режиме штамповки: 3050 мм (большой) / 2500 мм (средний)
Ход Y в режиме штамповки: 1550 мм (большой) / 1250 мм (средний)
Макс. толщ. листа: 8 мм (оба)
Макс. вес детали: 280 кг (большой) / 200 кг (средний)
Макс. сила штамповки: 220 кН (оба)
Инструменты/захваты: 21 / 4 (большой) ; 18 / 3 (средний)
Макс. размер детали для выгрузки (люк): 500 x 500 мм
Среднее потребление при производстве: 9,5 кВт

Характеристики / технические спецификации

• Модель: TruPunch 5000
• Производитель: TRUMPF
• Скорость штамповки: до 1 600 ходов/мин (средняя спецификация)
• Скорость маркировки: до 2 800 ходов/мин
• Макс. толщина листа: 8 мм
• Макс. сила штамповки: 220 кН
• Макс. вес детали: до 280 кг (большой)
• Ход X (средний): 2500 мм ; Y (средний): 1250 мм
• Время смены MultiTool: 0,3 с
• Ёмкость ToolMaster Linear: до 90 инструментов
• Среднее потребление в производстве: 9,5 кВт
