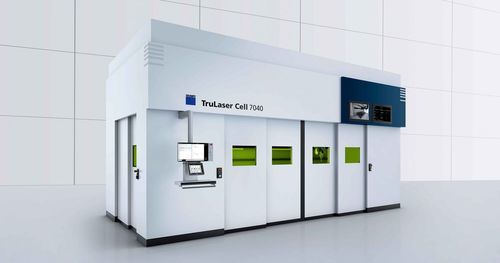

Станок для резки волоконный лазер TruLaser Cell 7040

лазер 2Dлазер 3Dдля металла

Общее описание
TruLaser Cell 7040 — модульная 3D‑лазерная система для резки, сварки и наплавки лазером двух‑ и трёхмерных деталей, а также труб. Модульная конструкция и возможности дооснащения позволяют настроить машину под различные производственные конфигурации и изменяющиеся требования процессов.

Ключевые преимущества

• Высокая производительность: высокая динамика станка, FastLine Cell (выполнение прокола «в полёте») и динамическая режущая оптика для сокращения времени цикла.
• Удобство оператора: передвижной пульт управления, приложение MobileControl и опционная 6D‑мышь для эргономичной работы и быстрого выведения на режим.
• Надёжность процесса: технология X‑Blast обеспечивает устойчивые процессы резки и повышенный ресурс сопел.
• Качество деталей: технологические таблицы, гарантированная настройка первичного пучка и BrightLine Weld для улучшенных результатов резки и сварки.
• Готовность к Industry 4.0: современная система управления и интерфейс OPC/UA для интеграции автоматизации.
• Модульный подход и возможность дооснащения для индивидуальных конфигураций.

Экономичное производство
Функции «выполнение прокола в полёте», работа в режиме двух станций и опции поворотного стола позволяют параллельно выполнять загрузку/выгрузку и повышать производительность. Быстрое фронтальное окно из стекловолоконного композита и подвижные столы сокращают непроизводительные простои.

Компактная занимаемая площадь
Выбор рабочих зон и интегрированные шкафы управления обеспечивают компактную установку; версия TruLaser Cell 7040 fiber задаёт эталон по компактности в своём классе.

Простое и эргономичное управление
Эргономичный пульт можно поворачивать и перемещать вдоль передней части машины. Автоматическое распознавание оптики обеспечивает быстрые и безошибочные замены.

Гибкость технологических процессов
2‑в‑1‑волоконная конфигурация позволяет выполнять резку, сварку и наплавку (LMD) по одному лазерному кабелю; переключение оптики переходит на другой процесс, а система управления автоматически настраивает параметры.

Применения

• Высококачественная резка оцинкованной стали для автомобильных прототипов и предсерий.
• Лазерная резка сложных 2D/3D деталей (контуры, отверстия).
• Лазерная сварка трёхмерных деталей (например, крыльчаток) с уменьшением доработок.
• Лазерная наплавка для ремонта и восстановления деталей.
• Обработка Tailor Welded Blanks с автоматизацией, VisionLine и мультифокусной оптикой для точности и качества шва.

Технические характеристики

• Модификация: TruLaser Cell 7040 fiber
• Ход по оси X: 4000 мм
• Ход по оси Y: 1500 мм или 2000 мм
• Ход по оси Z: 750 мм или 1000 мм
• Ход вращательной оси B: ±135°
• Ход вращательной оси C: n × 360°
• Ход динамической режущей оптики: ±9 мм
• Макс. скорость осей X/Y/Z (параллельно): 100 м/мин
• Макс. синхронная скорость осей: 173 м/мин
• Макс. скорость осей B/C: 90 1/мин
• Макс. ускорения осей: X 9 м/с²; Y/Z 10 м/с²; динамическая оптика 40 м/с²; B 200 рад/с²; C 100 рад/с²
• Точность позиционирования (линейные оси X,Y,Z): 0,08 мм
• Точность позиционирования (вращательная ось B): 0,015°
• Максимальная мощность лазера: 3000–6000 Вт
• Доступные лазеры: TruDisk, TruFiber
