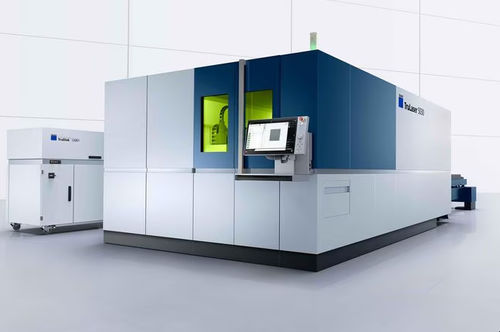

Гравировально-резальный станок лазер 2D TruLaser 5030 fiber

волоконный лазердля алюминиядля стали

Обзор
Станки TruLaser 5030 fiber, TruLaser 5040 fiber и TruLaser 5060 fiber — 2D волоконные лазерные станки для высоких скоростей подачи, воспроизводимого качества деталей и интеграции автоматики. Серия поддерживает источники TruFiber от 6 кВт до 24 кВт и обеспечивает быструю обработку широкого круга металлов при снижении участия оператора за счёт встроенных ассистентов и автоматизации.

Ключевые преимущества

• Снижение себестоимости детали за счёт высокой динамики станка и быстрых перемещений осей для сложных контуров.
• Высокая доступная мощность лазера (до 24 кВт) и Active Speed Control для стабильной резки и уменьшения брака.
• BrightLine fiber и оптимизированные сопла для улучшенного качества кромки и надёжного извлечения деталей.
• Режимы Highspeed / Highspeed Eco для увеличения пропускной способности и снижения расхода азота (Highspeed Eco ≈70% экономии N2).
• Smart Nozzle Automation и LensLine для автоматизированного поддержания состояния сопла и линзы.
• Интуитивный интерфейс Touchpoint HMI для быстрой и удобной эксплуатации.
• Возможность обработки крупноформатных листов и функция CoolLine для тонких контуров на толстом конструкционном стали.

Применение и материалы
Подходит для резки тонких и толстых листов из конструкционной стали, нержавеющей стали, алюминия, меди и латуни. Процессы BrightLine fiber, FlexLine, CoolLine, Nanojoints/Microjoints и варианты Highspeed позволяют оптимизировать режущую технологию для конкретного материала, толщины и требуемого качества кромки.

Ассистенты и автоматизация

• Part Station и Part Separator для эффективной сортировки и обработки деталей.
• Sorting Guide (камера), Smart Rerun для автономного возобновления после незначительных столкновений и MobileControl для удалённого управления.
• LoadMaster, LiftMaster и интеграция со складскими решениями для полу- и полностью автоматической загрузки/выгрузки и интеграции в автоматизированные ячейки.

Надёжность процесса и функции качества

• Active Speed Control: контроль ширины реза и автоматическая регулировка подачи для стабильной резки при колебаниях материала.
• DetectLine: камерное позиционирование листа и установка фокуса.
• Cutting Assistant: оптимизация параметров с рекомендациями на основе ИИ.
• PierceLine: контролируемое пробивание для сокращения времени и повышения качества.
• Smart Nozzle Automation & LensLine: автоматическое обнаружение и корректировка для увеличения срока службы компонентов и доступности оборудования.

Технические характеристики (фрагмент)

• Модели: TruLaser 5030 fiber, TruLaser 5040 fiber, TruLaser 5060 fiber.
• Источник лазера: TruFiber 6001 / 9001 / 12001 / 24001 (6 кВт–24 кВт).
• Максимальная синхронная скорость: 280 м/мин.
• Примеры рабочего поля: 5030 — X 3000 × Y 1500 мм; 5040 — X 4000 × Y 2000 мм; 5060 — варианты с большим X.
• Примеры габаритов (Д × Ш × В): 5030 — 9229 × 6145 × 2200 мм; 5040 — 11200 × 6373 × 2200 мм.
• Масса базовой машины: ≈11 700 кг (5030) / ≈14 300 кг (5040).
• Макс. масса заготовки без тяжёлого сменщика палет: 5030 — 1 100 кг; 5040 — 2 000 кг; с тяжёлым сменщиком — выше.
• Примерные максимальные толщины по TruFiber: 6001 ≈ 25 мм (конструкционная сталь); 9001 ≈ 30–40 мм; 12001/24001 ≈ 30–60 мм в зависимости от пакета и материала.
• Типичное энергопотребление в производстве (прибл.): 6001 — 11 кВт; 9001 — 14,5 кВт; 12001 — 16 кВт; 24001 — 27 кВт.
