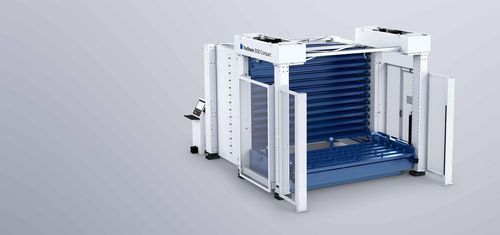

Вертикальная автоматическая система хранения TruStore 3000 Compact series

компактнаямодульная

Обзор
Туровое хранилище TruStore Series 3000 Compact — модульное решение начального уровня для автоматизации листовой обработки. Поддерживает крупные и макси‑форматы листов и может быть подключено к 2D‑лазерным установкам, штамповочным станкам или комбинированным станкам для обеспечения безоператорного и ночного режима. На странице указываются ёмкости примерно 15–85 т, в других разделах встречается значение 18–75 т в зависимости от конфигурации.

Основные преимущества

• Модульная конструкция, позволяющая поэтапно расширять автоматизацию.
• Обеспечивает безоператорное производство и ночные смены для снижения затрат на детали.
• Компактная площадь размещения, быстрая смена материала и упорядоченное хранение сырья и готовых деталей.
• Прозрачность запасов и управление производством через ПО Oseon.

Варианты и комплектация

• Варианты форматов листа и грузоподъёмности: крупный формат (≈ 3000×1500 мм) — до 3000 кг на отсек; макси‑формат (≈ 4000×2000 мм) — до 5000 кг на отсек.
• Одинарная башня: подъемник палет хранит 6–13 палет крупного формата (высота башни ≈ 3390 мм) или 4–9 палет макси‑формата (высота ≈ 3550 мм) при высоте штабелирования 90 мм; низкая предварительно собранная башня уменьшает время установки и нагрузку на пол.
• Двойная башня: добавление второй башни увеличивает ёмкость до +12 палет (крупный формат) или +8 палет (макси).
• Опции подачи/выдачи: станция под палетным лифтом для прямой загрузки/выгрузки, тележки без подъёма, тележки с подъёмным столом, одиночные и двойные каретки; ход перемещения адаптируется к планировке цеха.
• Дополнительно: сортировка деталей PartMaster, вставные днища палет для мелких деталей, встроенное взвешивание в палетном лифте для непрерывной инвентаризации.

Интеграция и ПО

• Косвенное подключение автоматизации через транспортные тележки (LoadMaster, LiftMaster, LiftMaster Linear, SheetMaster) или прямое подключение модулей загрузки/выгрузки (LiftMaster Compact, LiftMaster Store, LiftMaster Store Linear) для минимальных циклов.
• ПО Oseon обеспечивает видимость запасов, управление потоком материалов и интеграцию с подключёнными станками TRUMPF.

Технические данные (сравнение)
TruStore 3030 Compact vs TruStore 3040 Compact
Размер листа: 3048 мм × 1524 мм vs 4064 мм × 2032 мм
Высота штабелирования: 90 мм vs 90 мм
Максимальная нагрузка на отсек: 3000 кг vs 5000 кг


Характеристики / технические спецификации

• Семейство продукции: TruStore Series 3000 Compact
• Указанная на странице ёмкость хранения: примерно 15–85 т (крупный и макси форматы); альтернативная ссылка 18–75 т для безоператорной работы в зависимости от конфигурации
• Доступные форматы листов: крупный ≈ 3000×1500 мм (TruStore 3030 Compact), макси ≈ 4000×2000 мм (TruStore 3040 Compact); примеры в таблице 3048×1524 мм и 4064×2032 мм
• Высота штабелирования: 90 мм
• Максимальная загрузка на отсек: 3030 = 3000 кг / 3040 = 5000 кг
• Количество палет в одинарной башне: крупный формат 6–13; макси 4–9 (примеры при 90 мм)
• Возможность расширения до двойной башни: +12 (крупный) или +8 (макси) палет
• Предварительно собранная низкая башня уменьшает время установки и нагрузку на пол
• Совместимость: интеграция с автоматикой TRUMPF и ПО Oseon; опции PartMaster и варианты тележек
