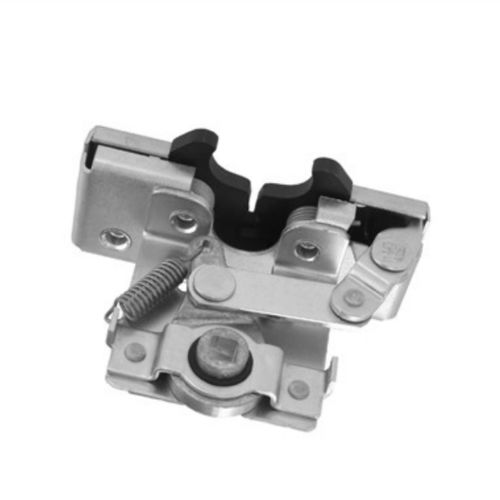

Нажимной затвор 050-0150

из сталииз нержавеющей сталиповоротный

Эта двухроторная задвижка предназначена для средних и тяжелых режимов эксплуатации входных дверей вне шоссе. Он оснащен встроенной системой управления, которая обеспечивает прямое управление L-образными рукоятками, а также удобство монтажа и применения. Предназначен для Толщина двери 1-7/8" и более (47,6 мм) Вес двери 50-200 фунтов. (23-91 кг) Давление уплотнения двери 50-150 фунтов. (23-68 кг) (предлагается для достижения наилучших результатов) Используется с ударным болтом TriMark 070-0200 Имеется на вебсайте В левой или правой конфигурации (показана правая рука) со ствольной коробкой, параллельной ударному болту, или повернутой с шагом 15° (как показано на рисунке) Установка (4) 1/4-20 монтажных крепежей UNC класса 5 (не входят в комплект поставки). Затягивайте крепеж до рекомендованного производителем значения крутящего момента, однако, не превышающего 120 фунтов. (13 Н-м) Максимальный диаметр монтажных отверстий .312" (7,9 мм) Установка защелки и страйкера Установите обратный болт в дверную коробку Тщательно закрыть дверь и проверить на наличие помех между головкой ударного болта и элементами защелки Добавить или удалить прокладки под шайбу ударного болта по мере необходимости (наружный диаметр прокладки должен быть больше, чем наружный диаметр шайбы ударного болта) Отрегулируйте задвижку обратной тяги вертикально, чтобы дверь не направлялась вверх или вниз при закрытии ПРОВЕРКА, ЧТОБЫ ОПРЕДЕЛИТЬ, ЧТО МОЖНО ИСПОЛЬЗОВАТЬ КАК ВТОРИЧНОЕ, ТАК И ПЕРВИЧНОЕ ЗАПИРАНИЕ Дверь должна быть заперта, но не "закрыта" во вторичном положении и зафиксирована в предполагаемом "закрытом" положении по отношению к соседним поверхностям в первичном положении
