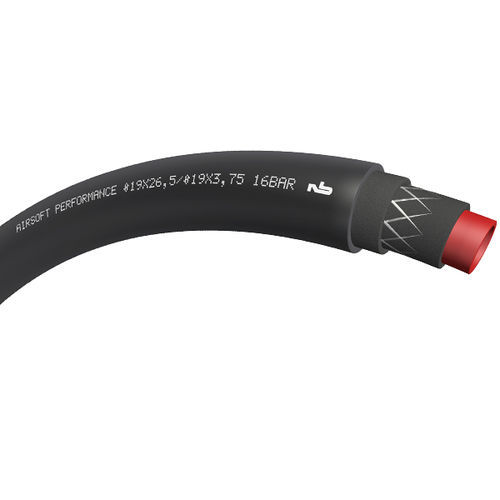

Гибкий шланг для сжатого воздуха AIRSOFT PERFORMANCEиз ПВХиз полиэстерадля автомобилестроения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Использование
- для сжатого воздуха
- Материал
- из ПВХ, из полиэстера
- Применение
- для автомобилестроения, для обработки пластмасс
- Другие характеристики
- усиленный
- Внутренний диаметр
МИН.: 6,3 mm
(0,248 in)МАКС.: 25 mm
(0,984 in)- Внешний диаметр
МИН.: 11 mm
(0,433 in)МАКС.: 33,5 mm
(1,319 in)- Давление
64 bar
(928,242 psi)- Температура
МИН.: -20 °C
(-4 °F)МАКС.: 60 °C
(140 °F)- Поставляемая длина
25 m, 50 m
(82'00" , 164'00" )
Описание
ВЫСОКОГИБКИЙ ШЛАНГ ДЛЯ СЖАТОГО ВОЗДУХА.
Пять слоев из сверхгибкого ПВХ с высокопрочным полиэфирным армированием.
ПРИМЕНЕНИЯ
Пневматические инструменты
Оборудование сборочных цехов, настенные катушки, тележки и компрессоры
СЕКТОРА ДЕЯТЕЛЬНОСТИ
Автомобильная промышленность
Пластмассовая промышленность
Сборочные заводы
Мастерские для легковых и грузовых автомобилей и сельскохозяйственной техники
Деревообработка
АДВАНТАЖИ
AIRSOFT Performance устанавливает новый стандарт гибкости для использования сжатого воздуха. Его инновационная и эксклюзивная структура, результат многолетнего ноу-хау компании TRICOFLEX, предлагает исключительное решение для шлангов, сочетающее в себе исключительную управляемость и непреклонную прочность. AIRSOFT Performance работает незаметно даже в холодную погоду.
ФИТИНГИ
Быстроразъемные соединения, колючие или зубчатые желобчатые соединения. Ленточные, червячные, винтовые зажимы или зажимы-бабочки. Колпачковые соединители. Можно использовать завальцованные фитинги, если они не повреждают шланг.
ХИМИЧЕСКАЯ СТОЙКОСТЬ
См. промышленный каталог, таблица стр. 106 - 109 колонка B.
---
