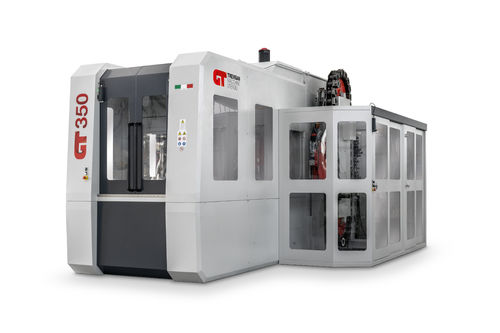

Токарно-фрезерный центр ЧПУ GT350

вертикальныйс поворотным столом

Операционный блок, изготовленный из чугуна, состоит из двухпозиционной револьверной головки, оснащенной встроенной торцовочной головкой U-Axis (диаметр 300 мм с ходом 70 мм), способной поворачивать неподвижную заготовку с максимальным диаметром поворота 350 мм. Вторая позиция, с другой стороны, оснащена обычным шпинделем, который может вращаться со скоростью до 4 500 об/мин. Рабочая ось обеих позиций одинакова, и для перехода от одной к другой револьверная головка поворачивается на 180°. Обычный шпиндель оснащен трансмиссией для управления сменной инструментальной торцовочной головкой. Это токарное устройство имеет диаметр 135 мм и ход 30 мм; идеально подходит для обработки малых диаметров на высоких оборотах. Шпиндель также специально разработан для применения угловых головок. Конструкция выполнена из жесткой стали, сварная конструкция с ослаблением напряжений спроектирована таким образом, чтобы обеспечить максимальную жесткость и в то же время оставить открытые участки для эффективного отвода стружки и охлаждающей жидкости из рабочей зоны. Поворотный стол 630 x 630 мм с возможностью индексации имеет 360 000 непрерывных делений и программируемое двунаправленное вращение с помощью бесщеточного серводвигателя. Стол имеет контроль позиционирования паллет, встроенный центрирующий паллетный штифт и систему зажима с максимальной грузоподъемностью 1100 кг.
