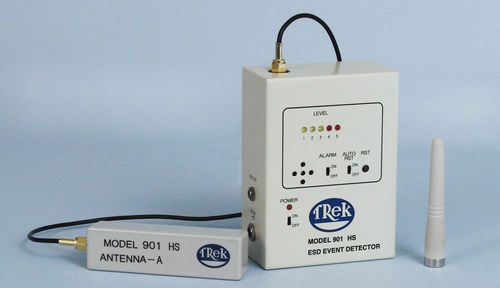

Тренажер электростатического разряда 901HS

ESD

События, связанные с электростатическими разрядами (ESD), являются важными индикаторами накопления избыточного заряда в среде, где они могут нанести ущерб производственным процессам в полупроводниковой промышленности или ЖК-дисплее. Treks Model 901HS - это диагностический инструмент, используемый для выявления инцидентов или проверки подозрительных областей деятельности в области ОУР. Он подходит для зарядных устройств модели (МЧР) приложений. Электромагнитные волны, генерируемые электростатическим разрядом, передаются по-разному в различных условиях. Для того чтобы учесть эти различия, модель 901HS включает в себя две антенны - одну активную и одну пассивную, которые могут использоваться для целей обнаружения. Определение того, какую антенну использовать, как правило, будет зависеть от условий, в которых она будет развернута, и требуемого уровня обнаружения. Активная антенна может быть подключена непосредственно к модели 901HS или с помощью удлинительного кабеля, который удлиняет антенну до 1,5 метра. Он обеспечивает высокую гибкость в позиционировании антенны для достижения наилучшего возможного приема. Активная антенна может обнаруживать события ESD до 10 В на расстоянии 50 мм. Также предусмотрена пассивная монопольная антенна. Эта антенна способна обнаруживать события ESD вплоть до 50 В на расстоянии 90 мм и обычно используется, когда требуется менее чувствительное обнаружение. При обнаружении события ESD модель 901 сигнализирует оператору звуковым сигналом и визуально отображает уровень обнаруженного события с помощью пяти светодиодов.
