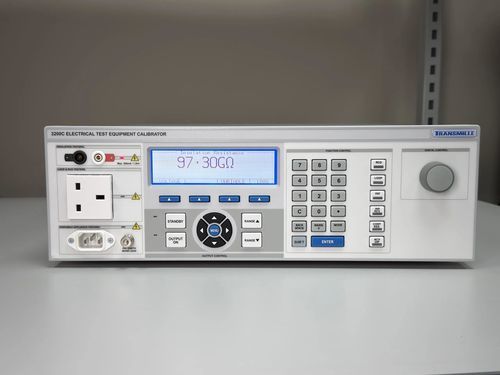

Калибратор контура 3200C

многофункциональныйэлектрические параметрыдля тестера изоляции

Описание
Серия 3200C — калибратор для электрических испытаний, обеспечивающий быструю, безопасную и точную платформу для калибровки тестеров Loop, RCD, PAT и приборов для измерения изоляции. Разработан для сокращения времени калибровочных процессов в лаборатории и на выезде.

Ключевые преимущества

• Самое быстрое и безопасное решение для калибровки тестеров Loop, RCD, PAT и приборов для измерения изоляции
• Цикл калибровки обычно сокращается до менее чем 15 минут
• Выделенная силовая розетка на передней панели для прямого подключения тестеров Loop и RCD
• Test Uncertainty Ratio (TUR) 4:1 при калибровке тестовых приборов электрика
• Короткое время прогрева для улучшенной портативности и быстрого развёртывания
• Доступны портативные варианты для полевых калибровок

Обзор
Консолидируя несколько функций испытаний в одной системе, 3200C снижает потребность в множестве приборов и уменьшает воздействие опасных напряжений. Локализованная розетка на передней панели позволяет использовать стандартные сетевые вилки для многих тестов Loop и RCD, повышая безопасность и упрощая подключение. Серия предоставляет диапазоны и точности, подходящие для калибровки современных высокоточных приборов для электриков.

Семейство продуктов и варианты

• 3200C — настольный калибратор
• 9200C — портативный вариант с аналогичными возможностями и конструкцией, ориентированной на портативность

Применение
Спроектирован специально для калибровки испытательного оборудования электриков, включая Loop-тестеры, RCD-тестеры, PAT-тестеры и измерители изоляции. Поддерживает опциональные адаптеры для высоковольтных испытаний, функций FLASH для PAT и расширенных диапазонов изоляции.

Технические характеристики

• Стандартная точность сопротивления цепи (continuity): 0.2 Ω – 1 kΩ, 1% (опция 0.25%)
• Ток проверки проводимости: 0 – 320 mA, 1.3% (лучшая точность за 1 год)
• Сопротивление изоляции: 0 Ω – 2 GΩ (опции 2 GΩ – 10 GΩ и 100 GΩ), 0.3% (опция 0.1%)
• Выходное переменное напряжение: 100 V – 400 V, 0.2% (лучшая точность за 1 год)
• Сопротивление петли / ток петли: 3 mA – 3 A, 1.2% (лучшая точность за 1 год)
• Сопротивление заземления PAT: 0.05 Ω – 1 kΩ, 0.5% (лучшая точность за 1 год)
• Измерение тока заземления PAT: 100 mA – 30 A, 1.5% (лучшая точность за 1 год)
• Сопротивление изоляции PAT: 0 Ω – 2 GΩ, 0.3% (опция 0.1%)
• Ток утечки PAT: 2 mA – 7.7 mA, 1.5% (лучшая точность за 1 год)
• Испытательное напряжение утечки PAT: 100 V – 300 V, 1.5% (лучшая точность за 1 год)
• Test Uncertainty Ratio (TUR) при калибровке тестовых приборов электрика: 4:1
• Выделенная локализованная силовая розетка на передней панели для прямого подключения Loop и RCD тестеров
• Короткое время прогрева; варианты 3200B/9200B готовы к работе менее чем за 20 минут
• Разработан для сокращения времени калибровочного цикла: типичный цикл менее 15 минут
• Доступные опции и аксессуары включают высоковольтные/расширенные HV адаптеры, FLASH-адаптер для функций PAT FLASH и Breakdown-адаптер для HiPot/breakdown тестеров
